3D스캐닝, 슈퍼 스포츠카 GTA SPANO의 설계 및 개발을 강화하다
GTA SPANO 2세대 슈퍼 스포츠카
1994년에 설립된 Spania GTA는 스페인과 유럽의 자동차 스포츠 강국으로 성장하여 유럽 오픈 F3, 슈퍼리그 포뮬러 및 국제 오픈 GT와 같은 존경받는 챔피언십 레이스에 참가한 자동차를 설계했습니다.
또한 타의 추종을 불허하는 핸들링, 첨단 기술 및 혁신적인 미학을 갖춘 한정 생산 슈퍼 스포츠인 Spania GTA Spano를 구축하는 임무를 수행하고 있습니다. 이 슈퍼 스포츠카의 99개 모델만 주문 제작될 것이며, 이미 여러 세계 특허가 스페인 GTA에 이미 부여되었습니다.
Spania GTA의 연구실에서 작업 중인 GTA SPANO 개발 팀
고성능 슈퍼카 제작의 3D 측정 과제
수년간 Spania GTA는 캘리퍼스와 같은 수동 도구를 사용하여 슈퍼 스포츠카 구성 요소의 치수를 측정했습니다. 또한 차량의 전체 3D설계를 위해 타사 부품 공급업체에서 제공한 CAD 정보에 의존해야 했습니다. 종종 CAD 파일을 구하기가 어려워 입고된 부품이 원래 사양을 준수하는지 확인하는 데 어려움을 겪기도 했습니다.
여러 방면에서 문제가 발생했습니다. 한 예로, R&D 팀은 수신 시 섀시의 대형 복합 부품 치수를 확인하는 데 어려움을 겪었습니다. 감지할 수 없는 오류가 발생하면 개발에 차질이 빚어지고 예상치 못한 비용을 증가시켰습니다.
또한 설계 팀은 3D 정보 없이 부품을 차량의 CAD 모델에 통합하는 데 어려움을 겪었는데, 이로 인해 설계 프로세스가 느려지고 오류의 여지가 커졌습니다.

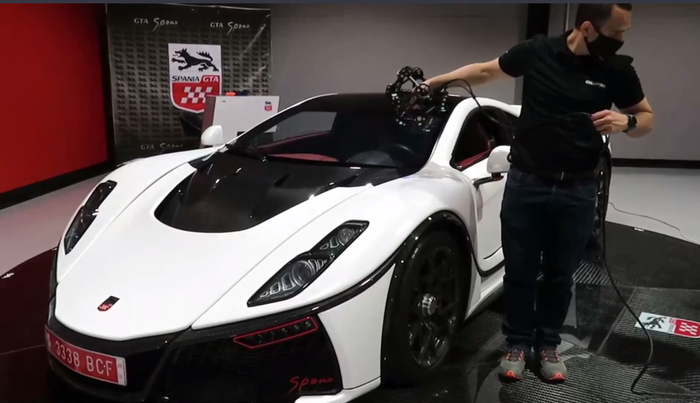

메트라스캔 블랙(MetraSCAN BLACK)으로 GTA SPANO 흰색 자동차 전체 스캔
크레아폼의 혁신적인 3D스캐닝 솔루션은 R&D 일정을 가속화합니다.
Spania GTA는 Nuevas Técnicas de Automatización Industrial SL (Nutai)을 통해 GTA Spano에서 3D측정을 수행하기 위한 보다 현대적이고 효율적인 기술과 접근 방식을 추천했습니다. 첨단 산업 자동화를 전문으로 하는 기업인 Nutai는 스페인에서 자동화된 품질 관리 솔루션의 선도적인 통합업체입니다.
Nutai의 전문가들은 크레아폼의 휴대용 3D측정 솔루션인 메트라스캔(MetraSCAN 3D) 광학 CMM 및 핸디스캔(HandySCAN 3D) 3D스캐너가 완벽하게 적합함을 확인했습니다. Spania GTA 팀은 복잡한 정도와 표면 마감이 다양한 구성 요소뿐만 아니라 크고 작은 부품에 대한 데이터 수집 속도와 정확도 측면에서 성능을 확인하기 위해 두 시스템을 모두 테스트하기 시작했습니다.

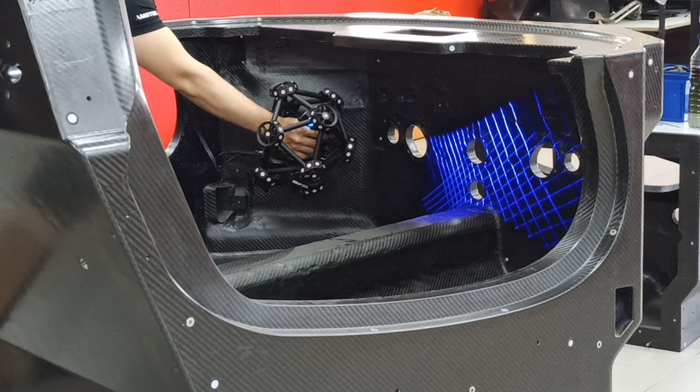

메트라스캔(MetraSCAN 3D)은 탄소 섬유 자동차 부품 스캔
휴대성과 견고성 덕분에 메트라스캔(MetraSCAN 3D)과 핸디스캔(HandySCAN 3D)은 모두 실내 또는 실외를 포함한 다양한 환경에서 Spania GTA Spano의 부품과 하위 어셈블리를 스캔하여 설계자와 품질 관리 전문가에게 최대의 다기능성을 제공했습니다.
또한 3D 측정 솔루션이 역설계에 얼마나 빠르고 정확한지 판단하기 위해 평가했습니다. 운영자는 수령 즉시 타사 공급업체로부터 들어오는 부품을 쉽게 스캔하여 필요하고 중요한 CAD 모델을 완성할 수 있었습니다.

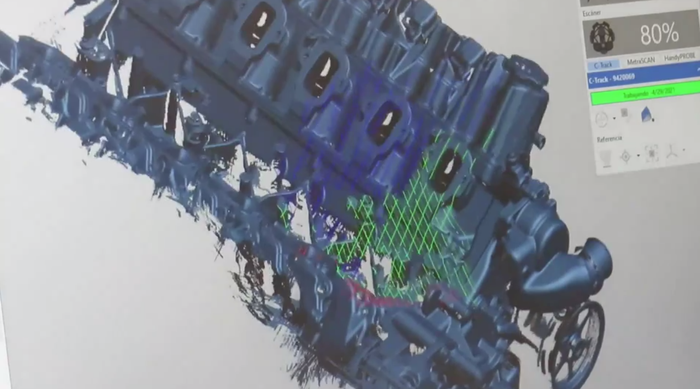

GTA SPANO 엔진 메트라스캔으로 스캔
메트라스캔 및 핸디스캔으로 테스트한 특정 애플리케이션
GTA는 Nutai와 함께 다음과 같은 다양한 검사 요구 사항에 대한 추가적인 광범위한 테스트를 수행했습니다.
- 중앙 및 후면 서브 섀시의 치수 제어

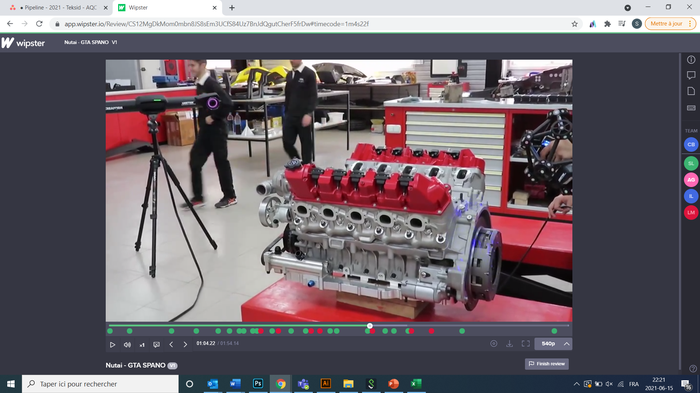

- CAD 모델을 얻기 위한 엔진의 역설계
- 자동차 휠 근처에 있는 소형 하위 부품의 치수 제어

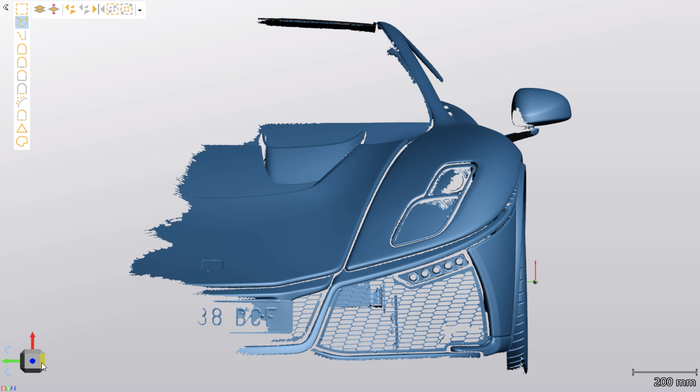

- 크레아폼의 휴대용 광학 CMM이 정교한 기하학적 구조와 반사율이 높은 표면을 가진 매우 큰 물체를 스캔할 수 있음을 확인하기 위한 전반적인 GTA Spano 스캔
- 시제품 제작 시 워크플로우에서 하위 공차 및 치수 오류 정확히 파악
Spania GTA는 또한 솔루션의 단순성에 깊은 인상을 받았습니다.
즉, 다양한 기술 수준의 사용자가 숙련된 계측 전문가의 지원 없이도 스캐닝 프로세스를 완료할 수 있다는 것입니다.
슈퍼 스포츠카의 선구자들은 메트라스캔(MetraSCAN 3D) 및 핸디스캔(HandySCAN 3D)의 성능을 활용하기를 고대하고 있습니다.
3D스캐닝을 통해 개발 주기를 가속화하고 무한한 가능성으로 미래 차량을 설계하세요!
