충돌 테스트 더미 포지셔닝
“크레아폼의 메트라스캔(MetraSCAN 3D) 3D스캐너와 더미 포지셔닝 툴을 사용하면
전례 없는 정밀도와 속도로 테스트 시나리오를 검증하고 문서화할 수 있습니다.”

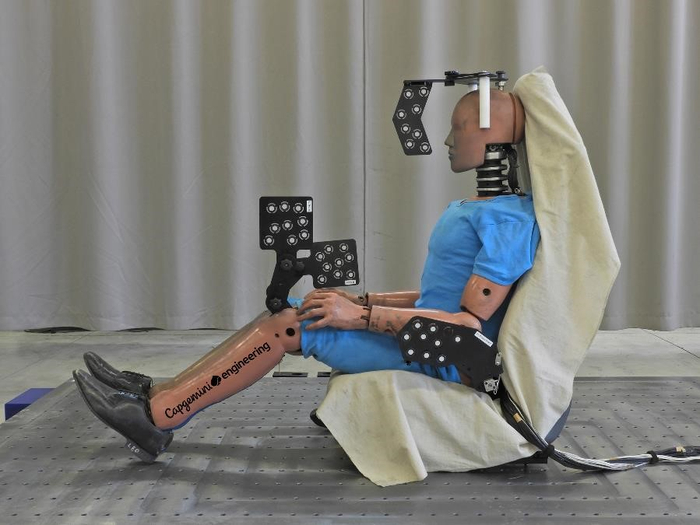

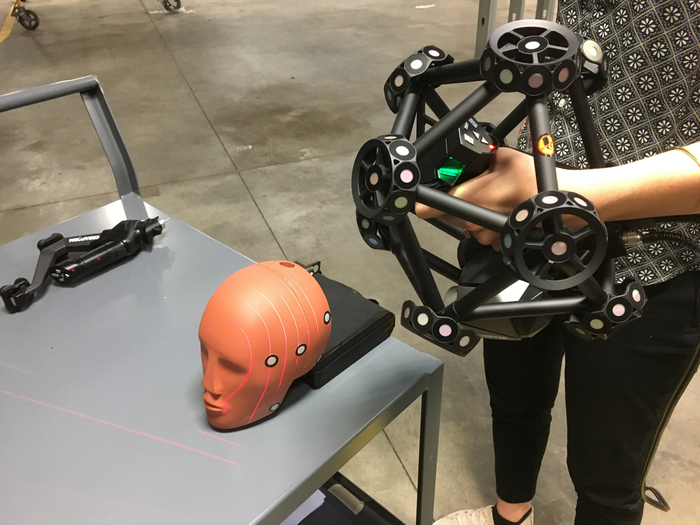

포지셔닝 타겟으로 둘러싸여 스캔할 준비가 된 Capgemini engineering 더미
충돌 테스트 더미는 교통 사고가 인체에 미칠 수 있는 영향을 시뮬레이션으로 테스트하기 위해 거의 모든 유형의 차량 개발에 사용됩니다.
오늘날 이런 테스트와 더미의 사용은 차량 인증을 위해 전반적으로 필수적으로 사용되어야 합니다.
오스트리아에 본사를 둔 캡제미니 엔지니어링 수동 안전 센터 (The Capgemini Engineering Passive Safety Center)는
자동차 업계에서 20년 이상의 경험을 가진 수동적인 안전을 위한 서비스 제공업체로 알려져 있습니다.
이 기업은 엔지니어링, 시뮬레이션, 테스트 및 승인에 대한 심층적인 노하우를 통해
차량의 초기 개념 단계부터 SOP에 이르기까지 전 세계 고객에게 지원하고 있습니다.
또한 캡제미니 엔지니어링은 테스트 시스템을 개발하고 구축하는 것으로도 잘 알려져 있습니다.
캡제미니 엔지니어링은 전체 개발 프로세스에 차량 안전을 통합함으로써 차량 개발을 위한 완벽한 솔루션을 제공합니다.
이러한 이유로, 구속 시스템 및 보행자 보호, 내부 헤드 충격 등 기타 수동 안전 관련 내외부 설계 문제를 비롯해,
충돌 안정성에 대한 최첨단 개발 전문성을 제공하고 있습니다.
개발은 단일 구성 요소에서 전체 차량에 이르기까지 다양할 수 있습니다.
‘더미 포지셔닝 툴’을 사용한 충돌 테스트 더미 포지셔닝
크레아폼 측정 시스템은 더미를 지정된 위치에 더 빨리 배치할 수 있는 툴을 제공합니다.
이를 위해 위치 지정 어댑터가 더미에 부착된 다음 카메라 시스템에 의해 추적됩니다.
그런 다음 더미 포지셔닝 앱에서 목표 위치로부터의 편차가 실시간으로 모든 포인트에 대해 동시에 표시되고 색상으로 강조 표시됩니다.
이제 더미는 모든 값이 녹색이 될 때까지 이동해야 합니다. 거리도 아주 쉽게 설정할 수 있습니다.
예를 들어, 무릎은 일정 거리 떨어져 있어야 합니다. 더미가 설정된 후, 버튼 누르면 모든 측정 포인트에 대한 프로토콜이 동시에 생성됩니다.

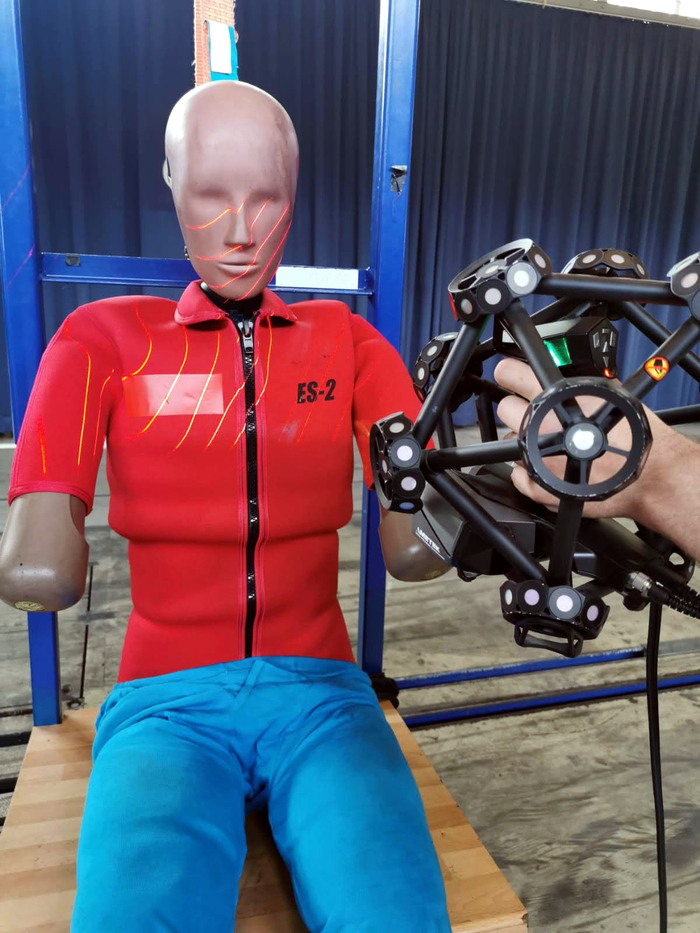

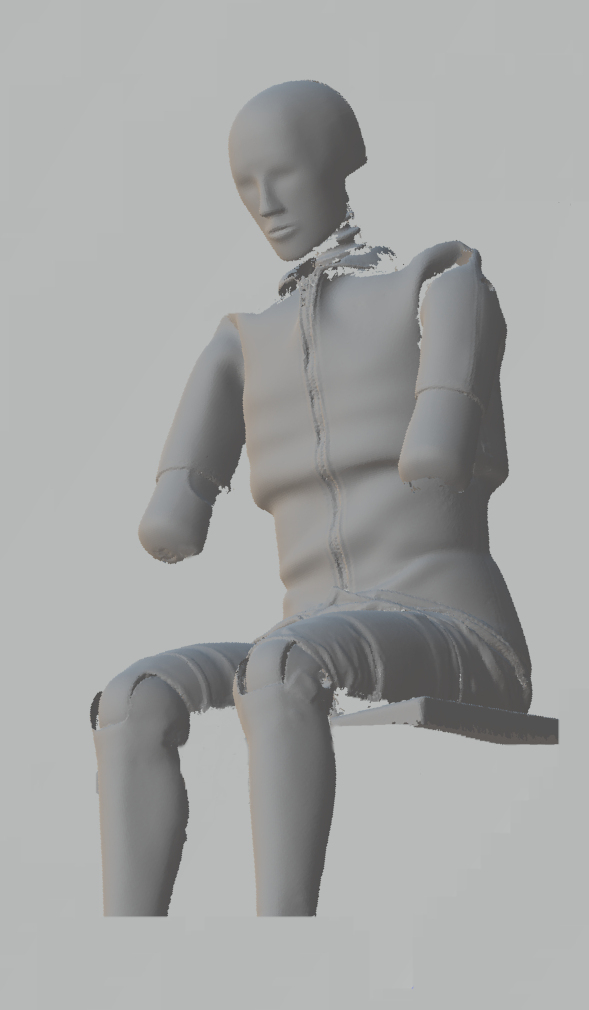

(위)메트라스캔(MetraSCAN 3D)으로 3D스캐닝한 빨간 셔츠 더미 / (아래)스캔한 더미의 3D 데이터
캡제미니 엔지니어링(Capgemini Engineering)에서 사용한 이 소프트웨어 프로그램은
2020년부터 메트라스캔(MetraSCAN 3D) 3D스캐너 및 핸디프로브(HandyPROBE) 접촉식 측정 시스템과 함께 사용되어
충돌 전후의 전체 차량 및 부품 설정을 측정합니다.
또한 테스트 설정은 충돌 테스트 전후에 3D스캔하여 테스트 평가 및 고객과의 테스트 설정을 조정합니다.
소프트웨어 측면에서는 더미 포지셔닝 툴 외에 크레아폼의 데이터 획득 소프트웨어인 VXelements와 Innovmetric의 폴리웍스(Polyworks)도 사용됩니다.
캡제미니 엔지니어링은 크레아폼 시스템을 구입하기 전, 카메라 기반 측정 시스템을 사용했지만 안타깝게도 기능이 제한적이었습니다.
카메라 기반 측정 시스템은 고정식 측정실이 필요하여 많은 비용을 들여 교정해야 했습니다.
크레아폼 솔루션은 충돌 차량 측정을 위한 하나의 시스템에서 접촉식 측정 시스템과 3D스캐너를 결합할 수 있습니다.
크레아폼 시스템의 특징 및 장점
1. 광범위한 3D스캔이 가능합니다.
- 시스템은 큰 물체를 스캔하고 참조할 수 있습니다.
- 시스템은 또한 충분한 세부 정보를 가진 작은 물체를 표시할 수 있습니다.
2. 하나의 시스템에서 접촉식 측정 및 3D스캐닝
- 동일한 프로젝트에서 3D스캐닝과 접촉식 측정을 쉽게 결합할 수 있습니다.
- 스캔 및 접촉식 측정에 동일한 기준을 사용합니다. 따라서 스캔과 접촉식 측정 간의 불일치가 해소됩니다.
3. 사용하기 쉽고 잘 문서화된 VXelements 사용자 인터페이스
- FMH Wizard와 같은 캡제미니 엔지니어링 독점 소프트웨어 도구가 구현하기 쉽습니다.
캡제미니 엔지니어링(Capgemini Engineering)은 자체 충돌 테스트 트랙뿐만 아니라
자체 테스트 연구소에서 사용되는 유연한 크레아폼 충돌 테스트 측정 솔루션에 매우 만족하고 있습니다.
측정 과정에서 절약되는 시간도 엄청납니다.
캡제미니 엔지니어링의 선임 테스트 전문가인 Manfred Harrer는 다음과 같이 이점을 말했습니다.
“3D스캐닝을 빠르고 쉽게 진행할 수 있기 때문에 (특히 코로나19 발생 동안) 3D스캐닝 방법을 통해 고객과 점점 더 디테일한 테스트 설정을 조정할 수 있습니다.
또한 각 테스트 설정을 3D스캔할 수 있으므로 내부 엔지니어링 부서와 함께 수행되는 테스트 프로젝트가 보다 효율적으로 처리할 수 있습니다.
과거에 사용된 카메라 시스템과 달리 크레아폼의 솔루션은 차량에 기준을 둡니다.
즉, 차량을 측정실이나 측정 벽과 독립적으로 또는 제자리에 고정할 필요 없이 측정할 수 있음을 의미합니다.
이전에는 측정 중에 차량을 다른 테스트 준비를 위해 사용할 수 없었습니다.”
출처-크레아폼 블로그
