펌프 부품 검사를 위한 3D스캔


펌프 및 펌프 시스템의 품질 보증과 제품 개발을 위해 3D스캐너 도입!

크레아폼의 핸디스캔 블랙(HandySCAN BLACK)을 통해 신제품 개발 뿐만 아니라 필요한 부품들만 부분적으로 검증할 수 있어 효율적인 작업이 가능해졌습니다. 자세한 작업 프로세스를 소개해드립니다.

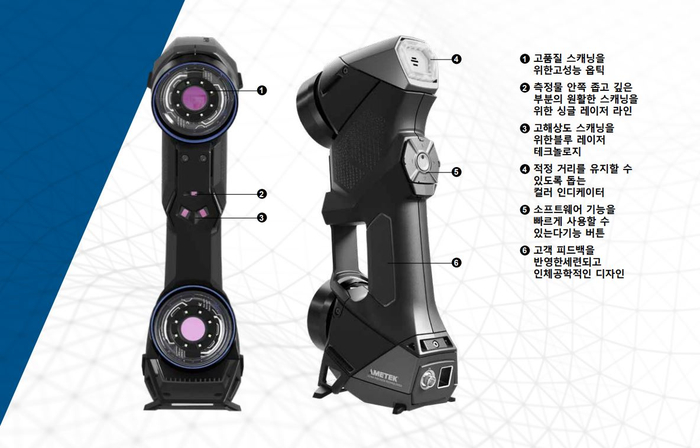

※ 사용한 제품 소개 ※




펌프 및 조립품 제조업체는 일반적으로 내부 윤곽을 가진 복잡한 구성 요소를 정확하게 측정해야 하는 문제에 직면해 있습니다. (: 복잡한 형상의 임펠러 또는 펌프 하우징 내부의 유동 채널)

정교한 형상은 달성할 수 있는 펌프 효율의 수준을 결정하는 데 있어 중요한 측면입니다. 이는 공급 전력과 전달된 전력 간의 관계를 결정하고 가능한 한 높아야 하므로 고객에게 필수적입니다. 펌프 효율성 및 기타 여러 제품 기능과 같은 요소에 따라 공급업체가 시장의 최상위에서 입지를 굳힐 수 있는지를 결정합니다.



건축 기술, 용수 관리 및 산업 응용 분야를 위한 펌프 및 펌프 시스템의 세계적인 프리미엄 공급업체 중 하나인 WILO Group의 과제는 샘플 부품의 수와 샘플 추출 및 검사를 기하급수적으로 개발하는 것이었습니다. 3D 좌표 측정기(CMM)로 측정한 값과 표면 재구성 사이의 간격을 좁힐 수 있는 측정 시스템이 모색되었습니다. 요구 사항은 사용하기 쉬운 유연한 시스템을 명시적으로 요구했습니다. 또한 매우 정확한 결과를 생성하고 기록된 측정 데이터를 빠르게 처리할 수 있어야 했습니다.

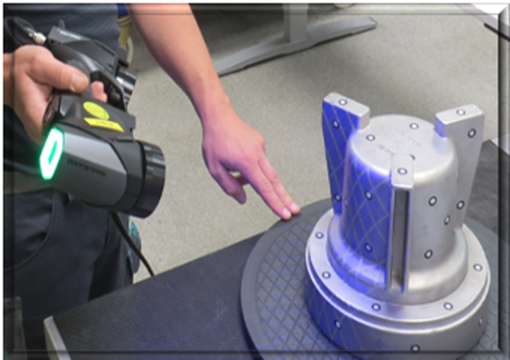

핸디스캔 블랙(HandySCAN BLACK)으로 스캔 중인 펌프 부품


품질 보증 및 제품 개발을 위해 휴대용 3D스캐너인 크레아폼의 핸디스캔 블랙(HandySCAN BLACK)을 선택했습니다.

3D스캐너는 이제 궁극적으로 펌프 및 펌프 시스템에 설치될 구성 요소에 대한 WILO 샘플링 프로세스의 필수적인 부분입니다. 결정적인 이점은 이제 해당 테스트 탱크가 있는 측정 실험실의 복잡한 수압 측정 절차 없이 필요한 부품들만 부분적으로 검증할 수 있다는 것입니다. 또 다른 이점은 WILO에서 필요했던 기능으로, 핸디스캔 블랙으로 반사 표면도 쉽게 디지털화할 수 있다는 점입니다.

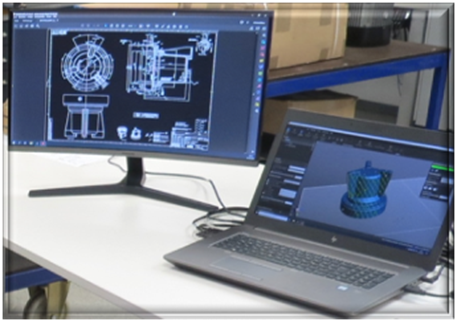

현재 3D스캐너는 신제품 개발 승인 과정에서뿐만 아니라 기존 부품과 디지털 도면 및 CAD 모델 생성에도 사용되고 있습니다. 대체로 스캐너에 매우 만족합니다.”

- WILO의 운영 품질 엔지니어인 Ralf Schinnerling



출처-크레아폼 블로그

https://www.creaform3d.com/blog/inspections-with-coordinate-measuring-machines-cmms-and-surface-reconstructions/
