오스트리아의 TÜV AUSTRIA AUTOMOTIVE GMBH는
차량 및 부품의 테스트, 검사 및 승인은 물론 전기 이동 및 자동 운전을 전문으로하는 공인 기술 서비스 제공 업체입니다.
이 회사는 새로운 주행 기술의 경제적, 생태적 사용에 중점을 둔 모든 관련 차량 문제에 대해 고객에게 조언합니다. 2018 년부터 이 회사는 서비스 워크샵에서 Creaform HandySCAN 3D를 사용하고 있습니다.
새로운 측정 시스템에 투자해야하는 이유
오늘날 거의 모든 회사에는 다양한 측정 시스템이 있거나 구성 요소 또는 전체 물체의 측정을위한 서비스를 사용합니다. TÜV AUSTRIA AUTOMOTIVE는 과거에 이미 핸드 헬드 장치를 사용하여 차량의 브레이크 라이닝 윤곽을 측정했습니다. 그러나 이러한 장치는 다양한 어댑터를 사용하여 차량에 직접 부착 할 수 있습니다. 측정 팁으로 필요한 윤곽을 스캔하여 점 구름이 생성되고 AutoCAD 프로그램에서 윤곽이 2D 파일로 표시되었습니다. 기존의 측정 장치는 맞춤형 제품이기 때문에 매우 정밀한 용도로만 사용할 수있었습니다. 따라서이 회사는 측정 기능이 제한되었습니다. 또한 교체 부품을 구하기가 어려웠으며 일반적으로 상당한 비용으로 제조해야했습니다.
문제는 3D 측정 시스템 을 찾는 것이 었습니다.이 시스템 은 경제적 일뿐만 아니라 미래에 최첨단 검사 서비스를 확장하는 데 도움이되었습니다. 구매에 영향을 준 추가 기준은 측정 품질 및 추적성에 대한 명확한 개선 및 오류 감소였습니다. 또한 새로운 시스템은 취급하기 쉬워야하고 측정에 필요한 노력을 줄이고 사용자 만족도와 효율성을 향상시켜야했습니다. 이러한 수많은 요구 사항은 새롭고 현대적이며 미래를 보장하는 측정 시스템으로 충족되어야했습니다.
HandySCAN 3D에 대한 결정
3 년 동안 다양한 측정 시스템을 평가 한 후 TÜV AUSTRIA AUTOMOTIVE가 시장에서 제공되는 측정 기술에 대한 개요를 제공 한 후 Creaform의 휴대용 3D 스캐너 인 HandySCAN 3D가 선택되었습니다.
HandySCAN 3D 스캐너는 휴대용이며 어디에서나 사용하기에 적합합니다.
HandySCAN 3D는 품질 관리, 경쟁력있는 제품 분석, 온도 안정화, 3D SCAN-to-CAD, 유한 요소 분석 및 리버스 엔지니어링 분야의 응용 분야에 대한 기본 요구 사항을 충족했습니다. 이동성, 유연성 및 사용성 또한 투자 결정에 영향을 미치는 요인이었습니다. HandySCAN 3D 의 레이저 기술로 인해 햇빛에 야외에서 사용하거나 추가로 표면작업 없이 반짝이는 표면을 스캔 할 수 있습니다. 3D의 데이터 준비, 데이터 품질 및 Creaform에서 제공하는 지원 (예 : 장애 발생시 교체 장치)도보다 쉽게 결정을 내릴 수있었습니다. 3D 스캐너의 정확성은 향후 서비스와 관련하여 결정적인 역할을했습니다.
응용 분야

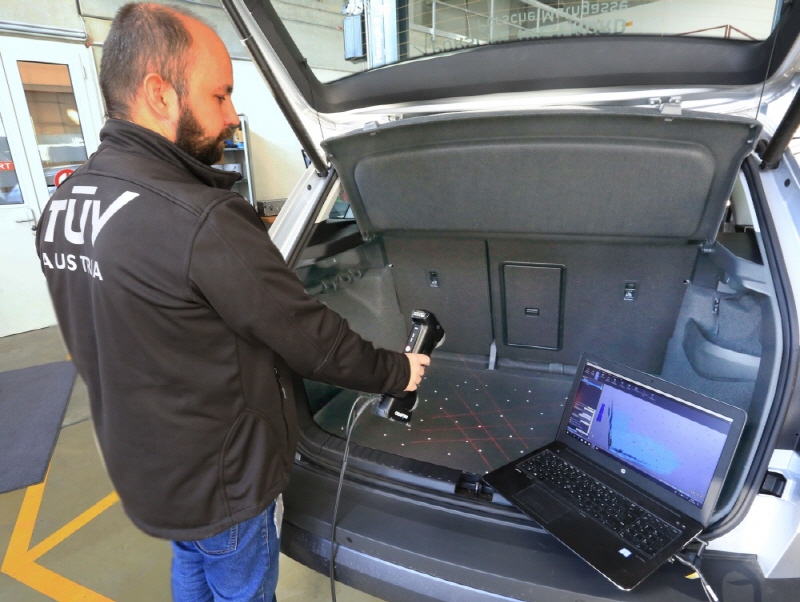

HandySCAN 3D는 주로 워크숍에서 TÜV AUSTRIA AUTOMOTIVE의 다양한 측정 작업을 위해 소프트웨어 VXelements 및 Geomagic Design X와 함께 사용됩니다. 3D 스캐너는 완전 잠금 상태에서 휠 아치의 원주 간격을 측정하는 것 외에도 휠 림, 풋웰, 트렁크, RDKS 센서, 엔진 실 및 교체 부품의 편차를 측정하는 데 사용됩니다. 앞으로 3D 스캐너를 사용하여 신체 부위의 우박으로 인한 손상을 평가할 수도 있습니다.
현재 TÜV Austria AUTOMOTIVE는 자동차 공급 산업을위한 데이터베이스 구축에도 참여하고 있습니다. 이는 미래에 3D 모델을 기반으로 필요한 치수를 도출하고 해당 프로토 타입을 제작할 수 있음을 의미합니다.

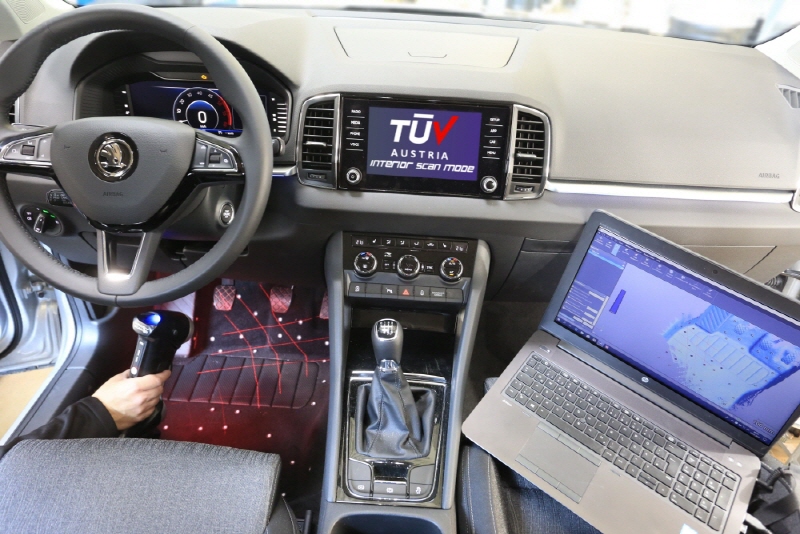

HandySCAN 3D beim Vermessen des Fußraumes

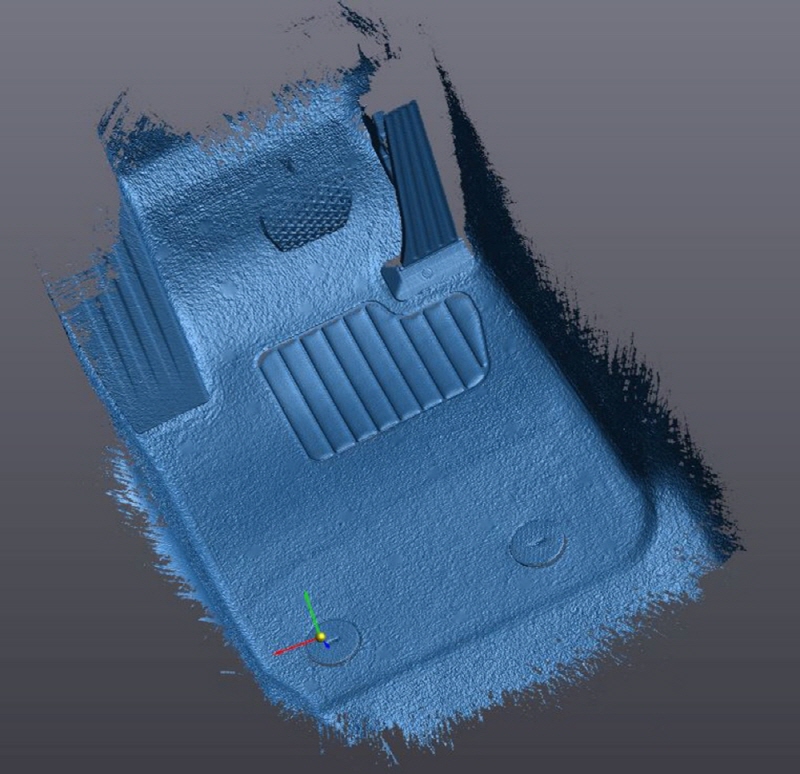

풋 스페이스 스캔
키워드 : 피팅 부품 TÜV Austria AUTOMOTIVE는 이미 모든 자동차 브랜드의 시리즈 생산 데이터를위한 가장 큰 데이터베이스 중 하나를 이미 운영하고 기때문에 이 부가 서비스가 제공 되고 있습니다. 등록 된 고객의 데이터는 빠르고 편리하며 최상의 품질로 다운로드 할 수 있습니다.
HandySCAN 3D를 구입하면 단기간 내에 이미 비용을 지불했습니다. 이전에는 두 명의 직원이 측정 시스템을 운영해야했지만 3D 스캐너에는 한 명의 운영자 만 필요했습니다. FMEA 분석에서 명확해진 위험은 3D 스캐너를 사용하여 상당히 줄일 수 있습니다.
데이터를 명확하게 추적하고 더 잘 검증 할 수 있으므로 향후 대부분의 직접 및 간접 오류 비용을 피할 수 있습니다.
“복잡한 절차로 여러 시스템을 테스트 한 후 결정 기준에 따라 HandySCAN 3D 스캐너를 선택했습니다. 오늘날 우리는 여전히 우리의 선택에 확신을 느낍니다.” 라고 Dipl.-Wirt는 설명했습니다. TÜV AUSTRIA AUTOMOTIVE GMBH의 Ing (FH) (대학원 산업 공학자) Friedrich Fleischer.

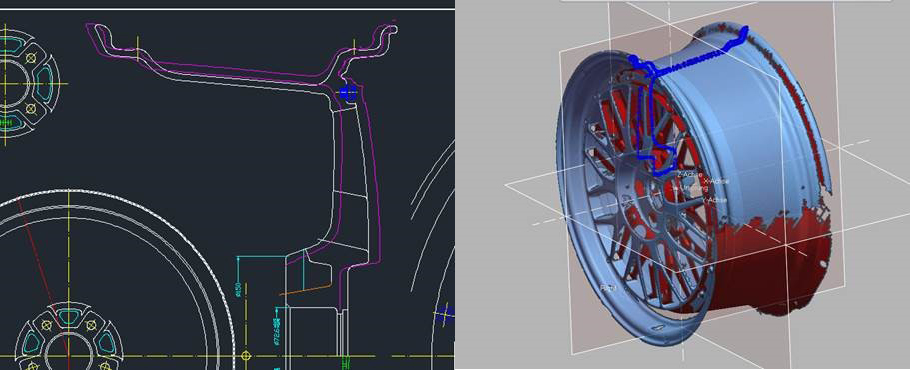

고객 도면을 참조하여 전체 잠금 상태에서 휠 아치의 원주 간격을 측정하고 부품의 편차를 측정합니다.
TÜV AUSTRIA AUTOMOTIVE GMBH
TÜV AUSTRIA Group은 공급 업체, 고객 및 팀 구성원의 규모와 조직을 고려하여 전문적인 의사 결정과 재정 측면에서 완전히 독립적입니다.
TÜV AUSTRIA AUTOMOTIVE GMBH는 공인 된 기술 서비스이며 개별 구성 요소의 승인을위한 검사 및 제출에서부터 액세서리 구성 요소, 유럽 및 전세계의 완전한 차량을위한 정보 문서 작성에 이르기까지 포괄적 인 서비스 포트폴리오를 제공합니다.
공급 산업의 기업에 대한 승인, 인증 및 검증, 차량 및 구성 요소의 테스트 및 검사, 차량 수정 평가, 휠 림 및 구성 요소의 FEA 계산, 차량 및 차량 구성 요소의 EMC 테스트, 유지 관리 영역 유럽 차량의 휠 / 타이어 조합 사용에 관한 세계 최대 데이터베이스 중 하나는 우리의 핵심 역량 중 하나입니다.
