"역설계는 어디에 사용되나요?"
여러 산업 분야의 제조업체는 역설계 프로세스를 활용하여 생산을 최적화하고 경쟁력을 확보하며 비용을 절감합니다.
가장 일반적인 산업은 다음과 같습니다.
1. 항공 우주 산업
공기 역학적 분석 수행
항공기 유지보수 계획 수립
항공기 구성 요소 추가, 개선 또는 수정
툴링 제조
2. 자동차 산업
경쟁사 연구
구형 차량 모델의 부품 디지털화
차량 구성 요소의 문제 이해
교체 부품 생산
3. 툴링 산업
지그
고정 장치
다이
금형
기계 및 절삭 공구용 부품
기타
4. 소비재 산업
신속한 시제품 개발
개념 설계 테스트 및 검증
경쟁사 제품 분석
다양한 설계 반복 문서화 및 보관
5. 예술과 유산 보존(박물관) 산업
교육 목적으로 예술 작품 재현
그림, 조각, 고대 고고학 유물 및 역사적인 건물과 같은 시각 예술의 디지털 보존
복원 문화 유물

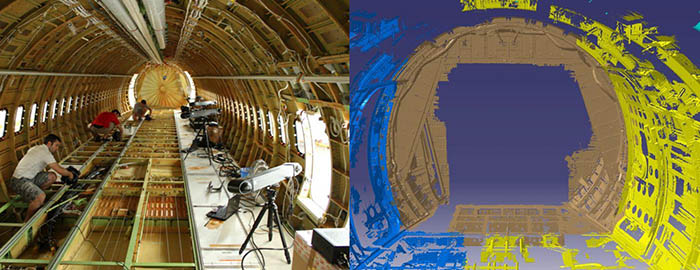

메트라스캔(MetraSCAN) 및 C-Track을 사용하여 비행기의 내부 동체를 3D모델로 스캔
"역설계 프로세스는 무엇인가요?"
역설계 프로젝트를 시작하기 전에, 제조업체가 정확한 요구 사항을 결정하는 것이 중요합니다.
부품이 작동하지 않는 이유를 분석하고,
어셈블리에 문제가 있는 이유를 식별하거나,
기존의 부품을 재현하기 위해 부품을 구축 시 있는 그대로,
또는 결함, 마모 등으로 재현하려고 하나요?
제조업체는 설계 의도를 파악해야 합니다.
이 경우 역설계로는 부품 결함과 마모를 재현할 수 없습니다.
대신 부품의 3D모델이 완벽하게 재구성되고 모든 물체의 매개 변수가 수정됩니다.
다음으로 데이터 수집이 수행되는 애플리케이션과 환경에 따라 어떤 3D측정 기술을 사용해야 하는지 결정해야 합니다.
예를 들어, 제조업체가 휴대용 3D스캐너를 선택했다고 가정해 보겠습니다.
기술자는 사용 중인 3D측정 기술을 기반으로 스캔할 부품을 준비합니다.
그런 다음 재생성해야 하는 부품을 스캔하여 부품의 모든 치수를 획득합니다.
부품이 완전히 스캔되면 STL 파일을 후처리 프로세스를 위해 VXmodel과 같은 Scan-to-CAD 소프트웨어로 가져옵니다.
이 프로세스는 데이터를 정리, 복구 및 개선합니다. 또한 나중에 3D 모델을 구성하는 데 도움이 되도록 물체를 여러 영역과 모양으로 분할합니다.
마지막으로, 후처리 프로세스는 좌표계(정렬)에 물체를 배치합니다.
업데이트된 STL 파일은 역설계 도구 또는 독립형 역설계 솔루션이 특징으로 하는 CAD 소프트웨어로 가져옵니다.
그런 다음 역설계 전문가 또는 산업 설계자는 3D모델을 생성하고, 변경한 다음, 필요한 경우 어셈블리 내에 통합할 수 있습니다.
제조업체는 3D모델을 3D프린터로 전송하여 프로토타입을 제작할 수 있습니다.
전문가는 원하는 결과를 얻기 전에 3D모델에서 추가 작업이 필요한지 여부를 평가할 수 있습니다.
이상적인 3D모델이 생성되면 제조업체는 부품을 일회성 또는 일괄 생산으로 만들 수 있습니다.

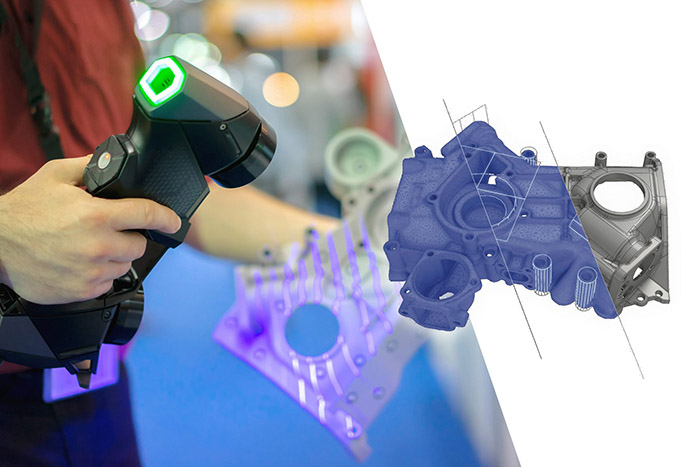

핸디스캔(HandySCAN)을 사용하여 생성된 메쉬 표현 및 CAD 모델을 사용한 사용자 검색 구성 요소
"어떻게 3D스캐닝이 역설계를 가속화하나요?"
수동 방법 및 다른 3D측정 기술과 달리 휴대용 3D스캐너는 역설계 프로세스의 속도를 크게 가속화합니다.
첫째, 설치가 빠르고 생산 현장에서 바로 사용할 수 있습니다. 많은 제조업체들이 알고 있듯이, CMM의 병목 현상은 정기적으로 발생하고 있습니다.
이로 인해 역설계 또는 품질 관리 프로젝트가 지연될 수밖에 없습니다.
하지만, 3D스캐너는 사용하기 쉽기 때문에 자격을 갖춘 계측 전문가가 아니여도 작동할 수 있습니다.
오늘날의 빡빡한 노동 시장에서 숙련된 계측 전문가는 구하기 어렵습니다.
따라서 모든 기술 수준의 작업자들이 사용할 수 있는 3D스캐너는 부품이나 어셈블리를 역설계하는 데 있어 실용적인 해결책입니다.
둘째, 3D스캐너는 초당 수백만 개의 데이터 포인트를 획득할 수 있습니다. 부품에 따라 사용자는 몇 초 만에 스캔할 수 있습니다.
3D스캐너의 속도는 제조업체의 역설계 워크플로우를 크게 가속화할 수 있습니다.
셋째, 3D스캐너는 부품의 기학학적 형상이나 표면 마감의 복잡성에 관계없이 매우 정확합니다.
이를 통해 수동 측정과 관련된 인적 오류뿐만 아니라 비효율적인 전후 데이터 수집과 긴 시간 동안의 결과 해석도 사라집니다.

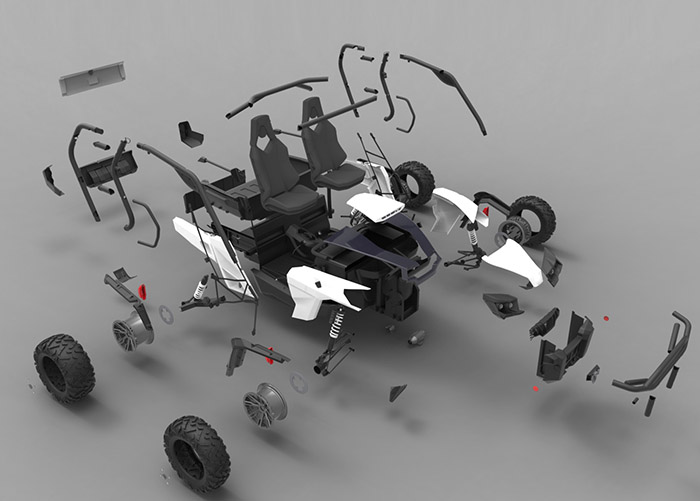

CAD 모델에서 UTV 부품 분해도
"역설계의 미래"
역설계의 미래는 매우 밝습니다.
3D측정 장비와 역설계 소프트웨어 모두에서 기술 혁신이 계속됨에 따라, 제조업체들이 제품의 효율성을 높이고 새로운 솔루션을 개발하며 생산 프로세스와 수익성을 개선하기 위해 노력함에 따라 역설계 워크플로우는 더욱 효율적이고 정교해질 것입니다.
제조업에서 역설계 중요성은 부인할 수 없습니다.
전례 없는 혁신의 문을 열어줄 것입니다.

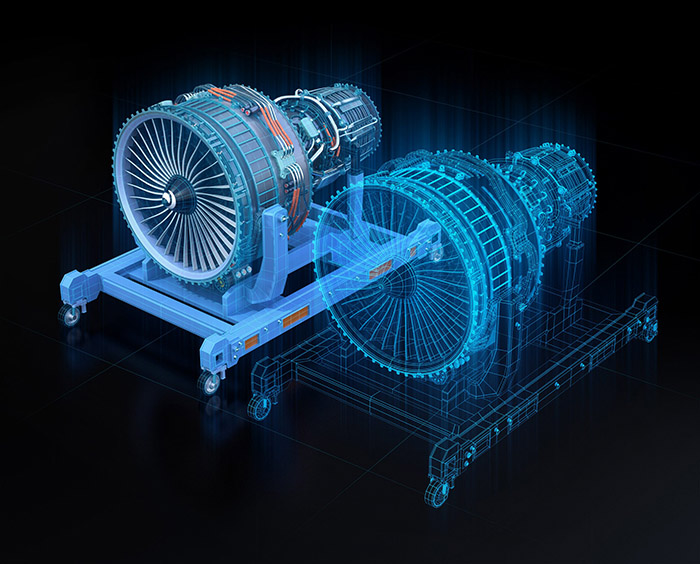

디지털 트윈이 장착된 CAD 모델 비행기 엔진
