아파트에 해충이 들끓고, 개미들이 창문턱을 가로질러 줄지어 행진하고, 쥐들이 지하실로 피신하는 걸 목격할 때, 어떻게 해야 할까요?
해결점을 제공해주는 기업들이 있다는 것은 좋은 일입니다. 그런 기업 중 한 곳은 바로 ORMA입니다.
ORMA는 설치류를 위한 최적화된 안전한 미끼 유통 시스템을 만들기 위해 기존 제품을 기능적으로 변경하기 위하여 STEELTE과 협업했습니다.
STEELTE는 주로 자동차 및 기계 분야에서 일하는 최근에 설립된 이탈리아 스타트업 기업입니다.
주요 제품군은 밀링 제품, FFF(FDM)방식 3D프린팅, 계획 서비스, 치수 제어 및 역설계로 구성됩니다.
제품 최적화를 위한 과정
3D스캐닝 > 역설계 > 3D프린팅
먼저 사용자에게 더 나은 성능과 프린팅을 통한 최적화로 유통 설계를 업데이트하고 새로운 버전을 개발하는 것이 과제였습니다.
시간의 경과에 따라 제품에 적용된 수많은 변경 사항과 당시의 기술 도면에 올바르게 보고되지 않은 변경 사항들을 통합하기 위해 설계를 업데이트해야 했습니다. 다음으로, 업데이트된 프로젝트를 시작하고, 고객이 요청한 표준에 따라 새로운 버전이 설계되었습니다. 특히 STEELTE는 ORMA에 다음과 같은 서비스를 제공했습니다.
1. 크레아폼의 핸디스캔(HandySCAN 3D) 및 VXelements 소프트웨어로 기존 쥐덫 스캔
- VXelements에서 쥐덫 및 원본 커버 스캔

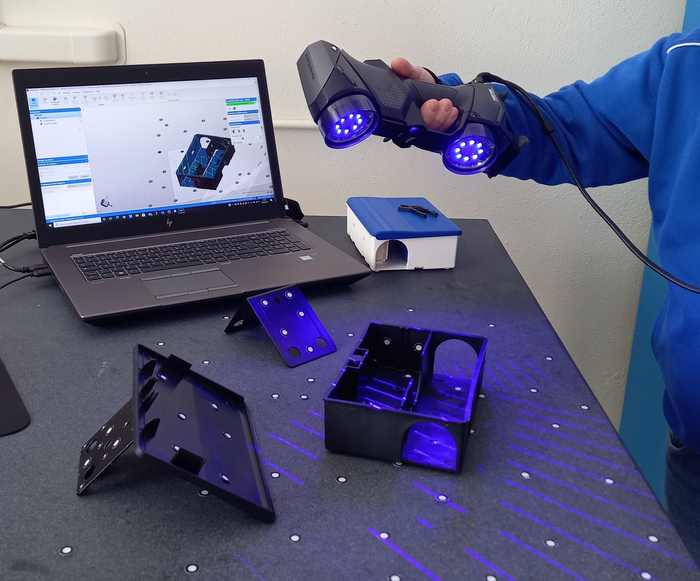

핸디스캔(HandySCAN 3D) 스캐너를 사용하여 검은색 쥐덫 부품을 스캔

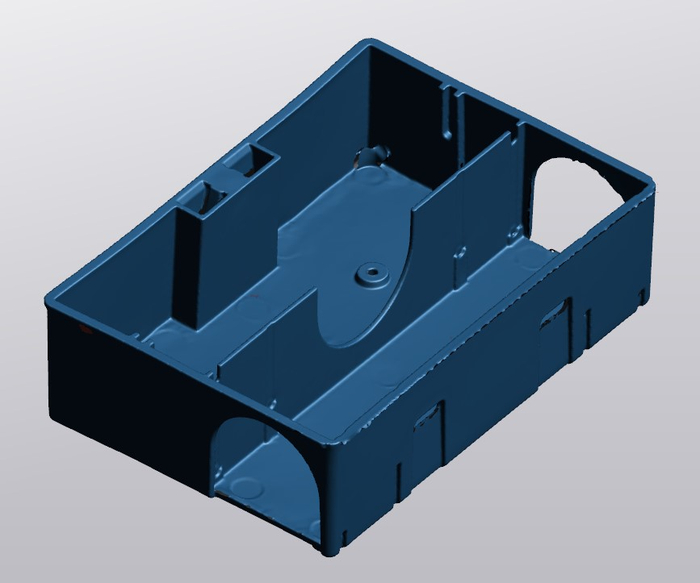

VXmodel에서 쥐덫의 파란색 메쉬 표현

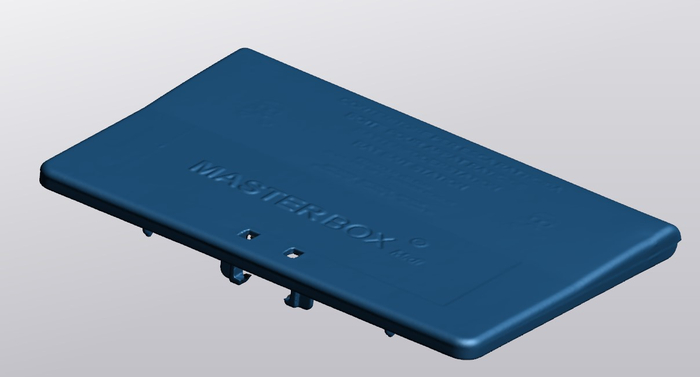

VXmodel에서 쥐덫 뚜껑의 파란색 메쉬 표현
2. 역설계
- 쥐덫에 대한 역설계 및 역스캔과의 비교

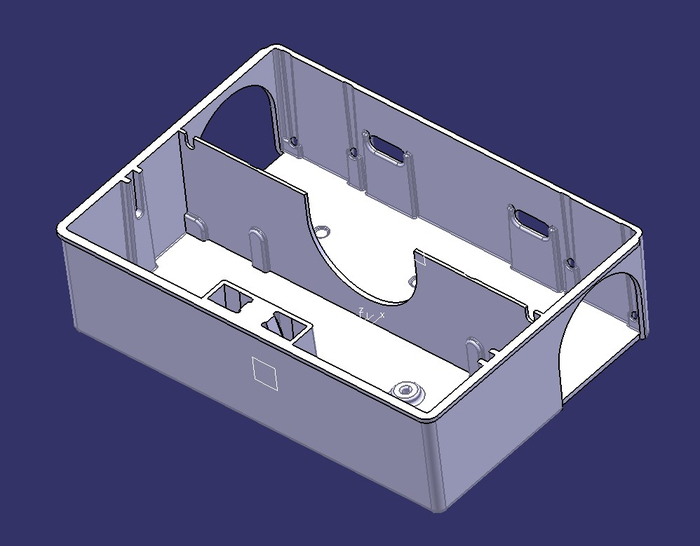

쥐덫의 흰색 CAD 표현

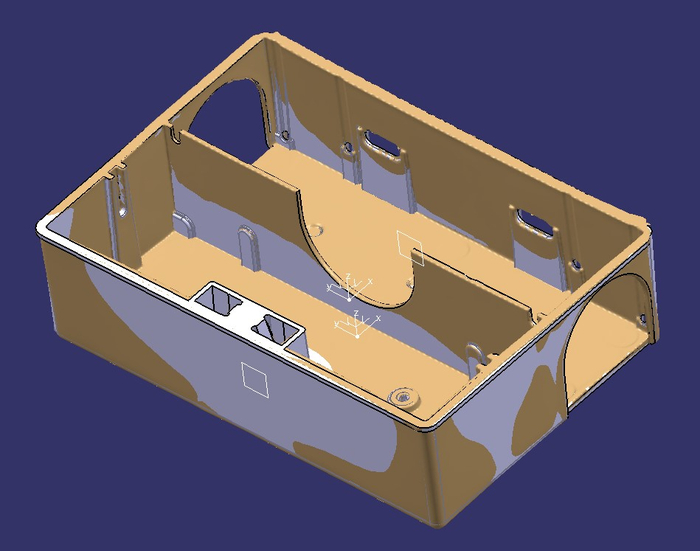

쥐덫의 흰색 및 주황색 CAD 표현
3. 일부 제조 오류를 수정하기 위한 3D모델링
4. 고객이 요청한 기능 변경 삽입 및 Dassault의 CATIA V5 소프트웨어의 새로운 쥐덫을 위한 CAD 모델 재구성
5. FFF(FDM) 3D프린팅를 통한 시제품 제작
- 커버가 있거나 없는 3D프린팅된 쥐덫

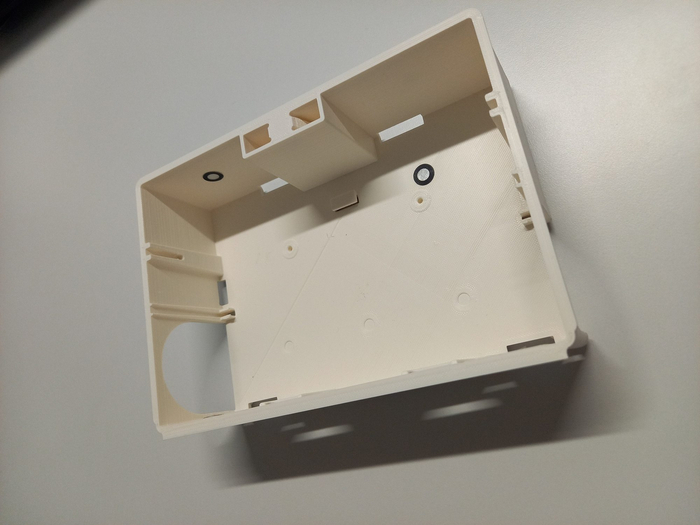

뚜껑 없는 흰색 플라스틱 쥐덫

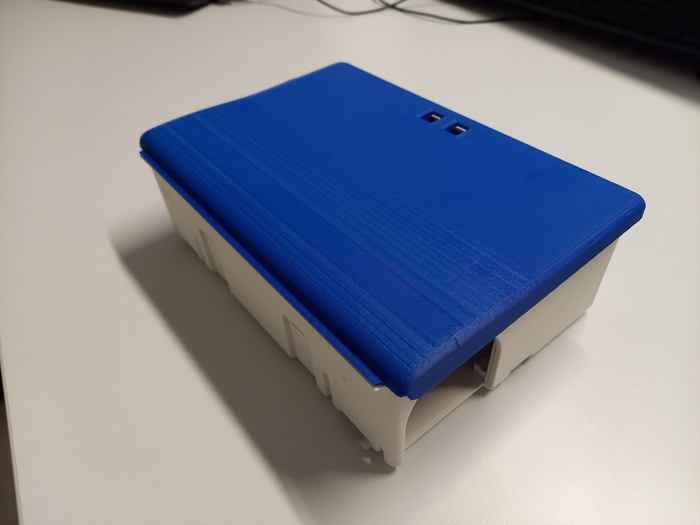

파란색 뚜껑이 있는 흰색 플라스틱 쥐덫
6. VXelements에서 시제품 및 보고에 대한 치수 레포트

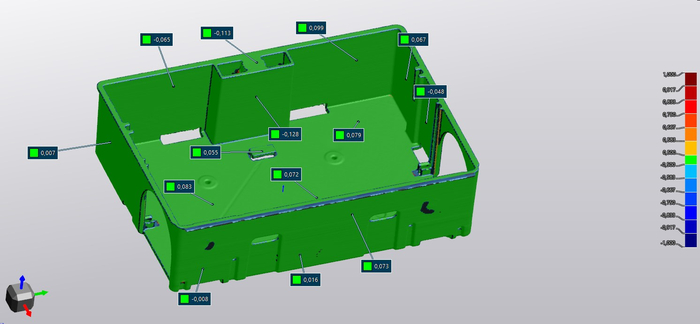

VXinspect(치수 검사 소프트웨어)에서 쥐덫의 녹색 표시
휴대용 3D스캐너 vs 암(arm)타입 3D스캐너

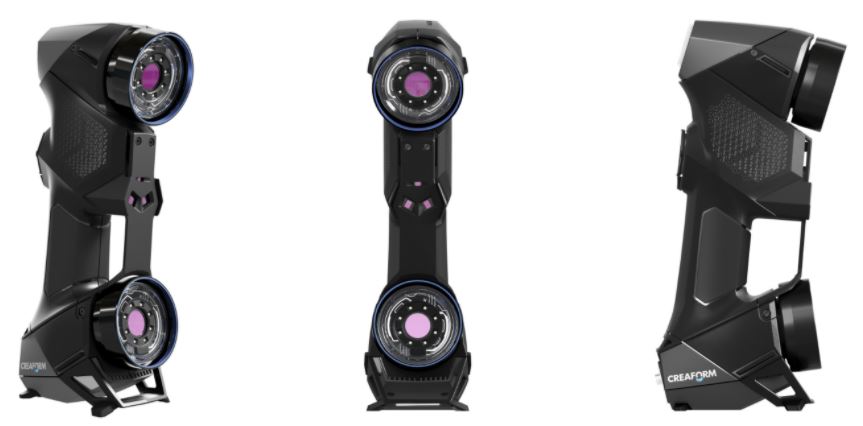

크레아폼의 핸디스캔(HandySCAN 3D) 휴대용 3D스캐너를 인수하기 전, STEELTE는 휴대용 3D스캐너에 비해 기능이 매우 제한적이었던 기존의 암(arm)타입 스캐너를 사용했습니다. 최종적으로 STEELTE는 빠른 데이터 획득 속도와 스캔 정밀도를 위해 크레아폼의 핸디스캔(HandySCAN 3D)을 선택했습니다.
암(arm)타입과 달리 휴대용 3D스캐닝 시스템은 용량과 이동 자유에 제한이 없으며, 스캐닝 중에 회전 및 이동이 가능하여 스캔하는 물체의 모든 영역을 빠르고 정밀하게, 심지어 복잡한 형상 및 구멍까지 획득할 수 있습니다.
또한 운반이 용이합니다. 작은 운반 케이스에 포장되어있어 물체를 디지털화하기 위해 어디서든 빠르고 쉽게 휴대할 수 있습니다. 암(arm)타입과 같은 견고한 구성이 필요하지 않으며, 환경 조건이 까다로운 생산 시설에서도 정확한 측정 결과를 제공합니다.
“정교한 기술, 사용 편의성 및 휴대성을 갖춘 크레아폼의 혁신적인 스캐닝 시스템을 통해 스캐닝 프로세스를 가속화하여 보다 정밀한 물체를 생산하여 생산성을 높일 수 있었습니다. 핸디스캔(HandySCAN 3D)는 우리를 압도했습니다. 첫 번째 데모 단계부터 교육 과정까지 크레아폼에 대한 긍정적인 경험에 비추어 볼 때, 우리는 크레아폼과 협력을 지속시키고 싶고, 앞으로 더 많은 제품을 구매할 것입니다.”
-STEELTE 기술 부서의 Alberto Taraschi
