정설기 - 광학 계측을 통한 설정 및 측정 시간 25% 단축
겨울 스포츠 마니아들은 이미 익숙합니다.
경사와 크로스컨트리 스키 트레일을 안전하게 횡단할 수 있도록 하는 빨간 정설기인 PistenBully가 없는 동계 스포츠 필드는 상상하기 어렵습니다.
정설기는 어떻게 구성되며 품질 관리 및 부품 측정에 어떤 시스템이 사용될까요?
PistenBully 제품군의 경우
크레아폼의 휴대용 핸디스캔(HandySCAN 3D) 3D스캐너와 맥스샷(MaxSHOT 3D) 사진 측량 시스템을 통해 3D 좌표 측정 시스템이 보완되었습니다.
산출 및 품질 관리
PistenBully는 많은 부품과 복잡한 기하학적 구성 요소로 구성되어 있습니다. 일부는 Kässbohrer에서 자체 개발되었고, 다른 일부는 공급되었습니다. 예를 들어, Kässbohrer Geländefahrzeug AG의 자체 용접 공장에서 반제품, 주문 제작 강판 및 조립식 강철 구조물까지 함께 용접됩니다. 제공된 구성품은 사전 조립 및 최종 조립 단계에서 조립됩니다. 모든 PistenBully 제품과 마찬가지로, 이러한 제품도 무작위로 또는 필요에 따라 적합성을 확인합니다. 다양한 부품 및 구성 요소는 3D스캐너로 치수 측정됩니다. 또한, 차량 전체가 후속 최종 검사와 함께 성능 테스트를 거칩니다.
운전석 캡 프레임 예시
PistenBully 캡 프레임은 주로 강철로 만들어지며, 다양한 공급 업체에서 공급됩니다. 프레임의 개별 구성 요소는 최대 5m³의 크기와 최대 +/-2mm의 용접 공차를 가질 수 있습니다. 모든 것이 처음부터 치수에 적합하게 제조되었는지 확인하기 위해, 운전석 캡 프레임의 용접 구조는 차량이 생산에 들어갈 때 정밀하게 측정되며, 이후에 무작위로 또는 필요에 따라 정확하게 측정됩니다.

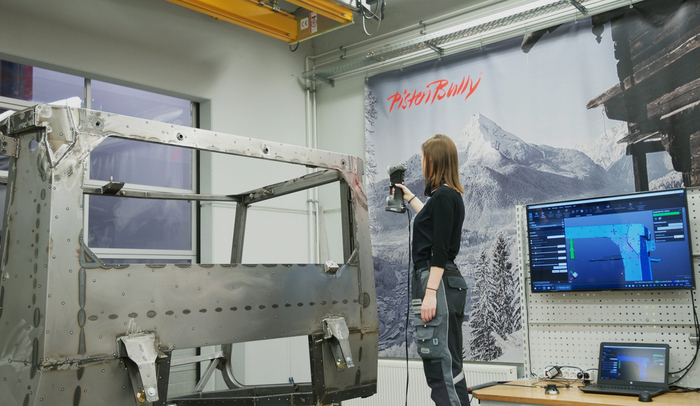

핸디스캔 실버시리즈(HandySCAN 3D SILVER series) 3D스캐너를 사용하여 PistenBully 운전석 캡 프레임 측정
캡 프레임의 크기와 기록할 데이터의 양으로 인해 좌우 부분과 중간 부분의 세 단계로 측정이 수행됩니다. 이를 위해 용접 구조가 세척되고 대상이 지정됩니다. 치수적으로 중요한 윤곽 (장착 표면, 다른 구성 요소의 간섭 윤곽, 씰링 표면 또는 결합 표면)의 경우 VXelements 데이터 기록 소프트웨어가 포함된 핸디스캔(HandySCAN 3D) 3D스캐너가 측정에 사용됩니다. "도약"의 목적(직선 및 평면과 같이 필요하지 않은 구성 요소 윤곽은 스캔하는 동안 건너 뛰기)을 위해 사진 측량 시스템 맥스샷(MaxSHOT 3D)도 사용됩니다.
구성 요소가 디지털화되면 폴리웍스(Polyworks)에서 기존 3D데이터 CAD와 비교하여 각 개별 부품을 확인하지 않고도 문제 영역을 식별할 수 있습니다. 결과적인 오프 컬러 비교는 프레임워크의 치수 정확도와 용접 장치의 올바른 설정을 보여줍니다.

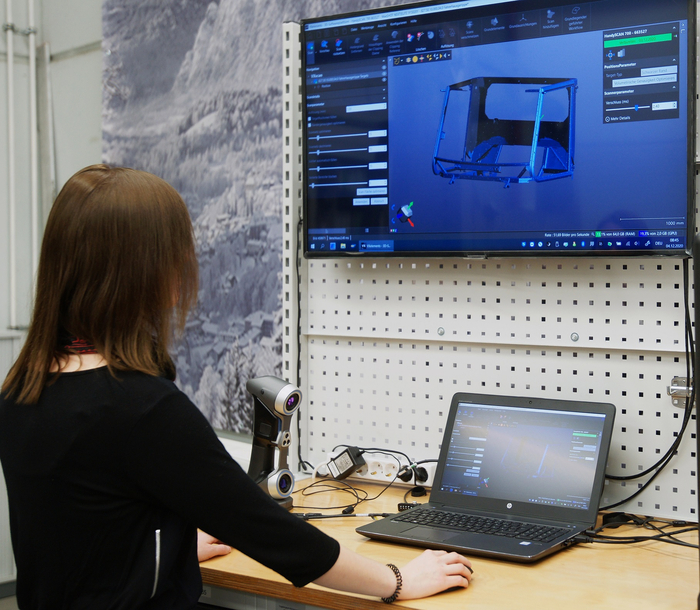

VXelements와 핸디스캔 실버시리즈 3D스캐너를 사용하여 작업하는 직원
광학 계측의 장점
Kässbohrer Geländefahrzeug AG에 있는 품질 센터의 Armin Zinser는 다음과 같이 설명합니다.
“우리는 수년간 품질 관리에 좌표 측정기를 사용해 왔습니다. 그러나 크레아폼의 휴대용 광학 측정 시스템을 사용하면 유연하고 독립적으로 측정할 수 있습니다. 이 시스템은 다루기 쉽고 측정실, 조립 중, 실외 등 어디에서나 사용할 수 있습니다. 반면, 기존 측정 시스템은 엄격한 설정이 필요하므로 모든 환경에서 사용할 수 없습니다.”
“크레아폼 시스템에 대한 우리의 경험은 모든 면에서 긍정적이었습니다. 이를 통해 이미 조립된 장착 표면과 구성 요소를 보다 쉽고 빠르게 확인할 수 있습니다. 또한 이러한 시스템을 사용하면 색상 비교를 통해 3D 윤곽선의 CAD 매칭을 더 쉽고 빠르게 수행 할 수 있습니다. 대체로 설정 및 측정 시간이 25% 절약되며, 해당 구성 요소에 대해 더 많은 시간을 절약할 수 있습니다.”
Kässbohrer Geländefahrzeug AG 정보
Kässbohrer Geländefahrzeug AG는 경사, 해변 및 환경 정비용 전지형 차량을 공급하는 세계 최고의 공급 업체입니다. 이러한 제품은 신뢰성과 미래 지향적인 기술을 나타냅니다. SNOWsat 브랜드를 통해 경사 및 비행대 관리를 위한 디지털 솔루션도 포트폴리오의 일부입니다. PRO ACADEMY는 자원 절약형 경사면 관리를 보장합니다. BeachTech 해변 청소 장비는 전 세계적으로 깨끗한 해변을 보장합니다. PowerBully를 통해 Kässbohrer는 상용차 시장에서 강력한 입지를 더욱 넓혀가고 있습니다. K COMPOSITES는 섬유 복합 기술의 전문가이자 전문 파트너입니다.
해당 포스팅은 크레아폼 블로그를 참고하였습니다.
