‘탄소 섬유’ 경주용 자동차 부품의 검사, 제어 및 문서화

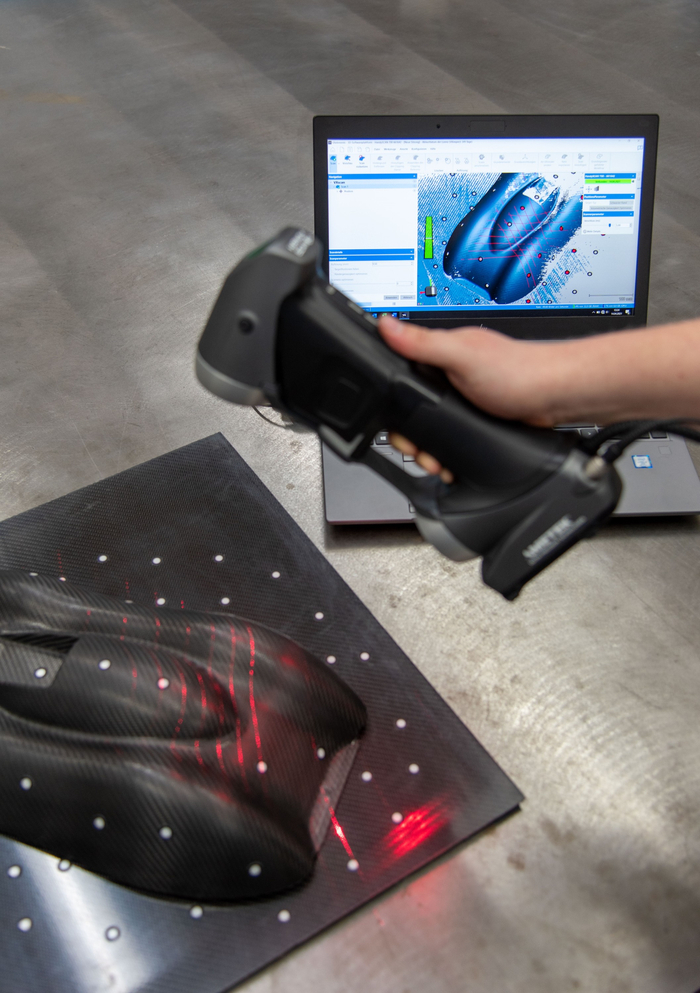

탄소섬유 자동차 부품과 노트북 앞에 놓인 HandySCAN 3D SILVER 시리즈 스캐너
경주에서 기술과 품질 요구 사항이 매우 높다는 것은 잘 알려져 있습니다.
이는 경주용 자동차에 장착되는 모든 차량 구성 요소의 완전한 개발, 설계 및 생산과 관련있습니다.
독일 Freiberg am Neckar에 본사를 둔 Bräutigam GmbH는 국내 및 국제적으로 경주, 자동차, 개발 및 설치 분야에서 30년 이상의 경력을 보유하고 있습니다.
이 기업은 Formula 1, Formula 3, Le Mans, DTM 차량에 사용되는 고품질 탄소 섬유 부품을 개발하고 생산합니다.
Bräutigam은 모터스포츠에 대한 사랑으로 정의되며, 여기에는 이 분야에서 성공하는 데 필요한 정확성과 완벽함이 포함됩니다.
복합 부품의 전문가로서, 그들은 종종 극도로 촉박한 기한 내에 이러한 품질을 정확하게 공급합니다.
따라서 그들의 고객들도 경주에서 매 10분의 1초를 위해 싸우고 최고만을 기대합니다.
자동차 및 모터 스포츠의 고품질 표준을 보장하기 위해 과거에는 외부 측정 서비스 제공업체에 많은 시간과 비용을 투자했습니다.
비용을 절감하고 자체 측정 전문서을 갖추기 위해 Bräutigam은 자체 측정 시스템에 투자하기로 결정했습니다.
측정 시스템 및 최종 결정에 대한 요구 사항
측정 시스템의 가장 중요한 요구 사항을 요약하기 위해 기준 카탈로그가 정의되었습니다.
- 제품의 개별 생산 단계를 빠르고 간단한 방법으로 확인, 제어 및 문서화하는 기능
- 제품의 치수 정확도를 확인하는 기능
- 제품 제조에 필요한 도구(금형) 및 생산 게이지의 치수 정확도를 확인하는 기능
- 측정 데이터의 수집, 평가 및 문서화 시 사용자 친화적인 기능
측정 기술의 선택은 마침내 크레아폼의 핸디스캔(HandySCAN 3D)로 귀결되었습니다.
이 3D스캐너는 당면한 작업에 대한 충분한 정확도뿐만 아니라 빠르고 복잡하지 않은 측정 데이터 수집 및 평가와 같은 핵심 요소를 결합했습니다.

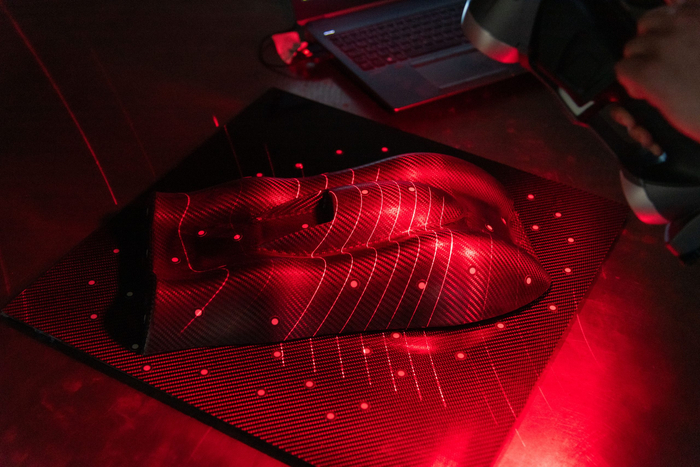

핸디스캔 실버시리즈 3D스캐너를 사용하여 VXelements에 실시간으로 노출되는 탄소 섬유 자동차 부품을 스캔하는 직원

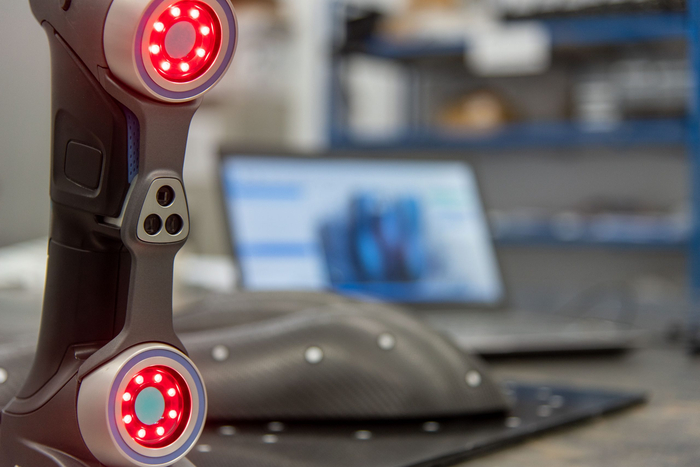

핸디스캔 실버시리즈 휴대용 3D스캐너의 구현 및 사용
제품의 치수 정확도와 품질을 보장하기 위해 Bräutigam의 모든 생산 관련 금형, 도구 및 게이지는 핸디스캔(HandySCAN 3D) 3D스캐너로 측정하고 점검합니다.
이러한 방식으로 생산 초기 단계에서 오류를 감지하고 제거할 수 있습니다.
이제 프로젝트 관련 구성 요소를 내부에서 측정하고 스캔 데이터를 평가할 수 있습니다.
측정 시스템과 VXinspect 계측 소프트웨어의 손쉬운 처리로 인해 직원은 신속하게 생산적인 결과를 제공할 수 있었습니다.
예를 들어, 새 도구 재료의 올바른 스케일링 계수를 결정하기 위해 테스트 도구(적층, 굽기, 탈형)에서 구성 요소가 생성되었습니다.
그런 다음 구성 요소를 스캔하고 평가했습니다.
"굽기" 과정에서 구성 요소는 압력과 열을 가하여 자동 절삭기라고 불리는 공기 불투과성 압력 용기에서 경화됩니다.
이 과정에서 적층을 포함하는 도구는 계수 X (도구 재료에 해당)만큼 팽창합니다. 이 팽창은 금형 제조 공정(스케일링)에서 미리 고려되어야 합니다.
핸디스캔(HandySCAN 3D) 3D스캐너로 부품의 윤곽을 완벽하게 측정하여 스케일링 계수를 보다 정확하게 결정할 수 있었습니다.
전반적인 만족도
Bräutigam은 핸디스캔(HandySCAN 3D) 휴대용 3D스캐너를 사용하여 시간과 비용을 절약할 수 있었습니다.
외부 측정 서비스를 제거함으로써 개발이 보다 유연해지고 생산 시간이 단축되며 보다 경제적으로 계산할 수 있습니다.
크레아폼 측정 시스템이 사용된 이후로 Bräutigam의 품질 수준이 더욱 향상되었습니다.
또한 설계와 데이터 피드백을 용이하게 할 수 있는 매우 정확하고 상세한 스캔 해상도를 갖는 것이 중요했었는데,
이제 다양한 측정 및 스캔 작업에 신속하게 대응할 수 있습니다.
3D스캐너는 부품 측정 및 평가에 지겁 사용하거나 도구 및 게이지의 품질관리를 위해 간접적으로 거의 모든 프로젝트에 사용됩니다.
역설계의 가능성을 확보함으로써 Bräutigam은 이제 이 분야에서 새롭고 흥미로운 프로젝트를 수행할 수 있게 되었습니다.
“크레아폼의 핸디스캔(HandySCAN 3D) 휴대용 3D스캐너는
누구나 배우기 쉽고 빠르고 간단한 방법으로 측정 데이터를 기록하고 평가할 수 있는 측정 시스템입니다.
우리는 시스템이 제공하는 가능성에 매우 만족하며, 3D스캐너를 사용함으로써 얻을 수 있는 비용 절감 가능성의 엄청남을 느끼고 있습니다.”
- Bräutigam GmbH의 계측 및 품질 보증을 담당자인 Jonas Boxhorn
출처- 크레아폼 블로그
