METRASCAN 3D스캐너를 통한 주조 부품 측정

성형 기계 생산과 현대화 및 정밀 검사를 전문으로 하는 체코의 선도적인 공급업체인 Šmeral,

크레아폼 3D스캐너를 도입 후 복잡한 형상 측정을 이전보다 훨씬 빠르게 실현하고 있습니다.

체코 기업인 Šmeral Brno a.s는 1861년에 설립하여 그의 역사 동안 회사는 주조 생산으로 시작하여 생산 초점의 오랜 발전을 거쳤습니다.

이어 1925년에 기계 공학의 추가로 자체 브랜드를 가진 제품 성형 기계로 변경되었습니다.

오늘날 Šmerals의 생산 프로그램은 로봇이나 자동화된 턴키 성형 라인,

그리고 열간 단조 프레스 및 드롭 해머와 같은 단조 작업장을 위한 독립형 성형 기계와 기타 장비들로 구성되어 있습니다.

Šmeral Brno는 강철 및 알루미늄 합금 제조를 위한 크로스 웨지 압연 기계의 세계적인 공급업체입니다.

"3D 스캐너를 사용하는 이유는 무엇인가요?"

이미 레이저 트래커와 CMM을 잘 갖추고 있는 Šmeral은

CAD 비교, 개조 및 역설계를 쉽게 실현하기 위해 휴대용 스캐닝 장치를 도입하여 품질 관리 및 측정 장비를 강화하고자 했습니다.

몇 가지의 서치를 통해 원하는 것을 찾았고,

크레아폼에 연락하여 작업 현장 조건에 맞게 설계된 유연한 휴대용 3D측정 솔루션인 메트라스캔(MetraSCAN 3D)에 대해 더 많은 정보를 얻었습니다.

메트라스캔(MetraSCAN 3D)은

동적 참조, 자동 정렬 및 파라미터의 지속적인 모니터링을 가능하게 하는 광학 추적 카메라 C-Track과 함께 작동하는 휴대용 스캐닝 솔루션입니다.

작업장 환경의 변화에 민감하지 않으며 화강암 또는 주철 테이블로 이동할 수 없는 부품을 측정하는 데 이상적입니다.

체코 크레아폼의 공식 유통업체인 SolidVision s.r.o.가 현장 데모 후, Šmeral Brno는 메트라스캔(MetraSCAN 3D)의 기능에 깊은 인상을 받았습니다.

바로 광택이 있는 제품과 거친 표면을 가진 제품을 바로 측정할 수 있다는 사실입니다.

작업은 사전에 스프레이를 적용하거나 다른 설정을 구현해야 하는 준비 없이 수행 가능합니다.

또 다른 장점은 휴대성, 측정 속도와 범위뿐만 아니라 시스템이 공장 자체뿐만 아니라 고객 현장에서도 측정할 수 있다는 점이었습니다.

Šmeral은 신속하게 메트라스캔(MetraSCAN 3D)에 투자하기로 결정했습니다.

그들이 이미 다른 측정기를 가지고 있긴 했지만 3D스캔 가능성이 불분명했습니다.

하지만 메트라스캔 3D스캐너를 통해 설계자와 협력하여 가장 효율적인 측정 방법을 달성하기 위해 기업에서 매우 중요한 측정 옵션과 능력을 향상시킵니다.

크레아폼 스캐너는 복잡한 형상을 훨씬 더 빠르게 측정할 수 있기 때문에 많은 도움이 됩니다.

측정 보고서와 같이 Šmeral Brno에서 측정되는 부품의 예:

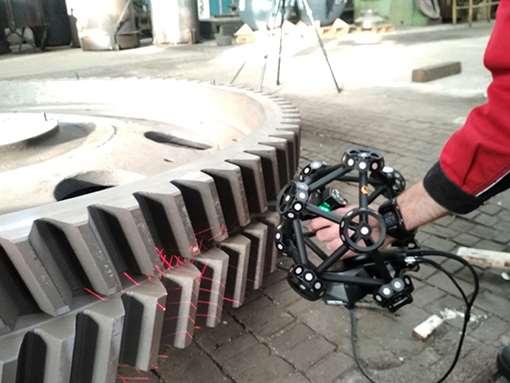

파트1: 기어

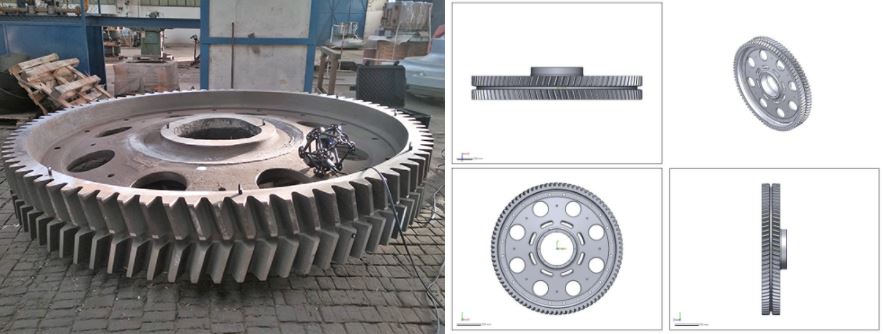

측정할 기어 / 참조 데이터

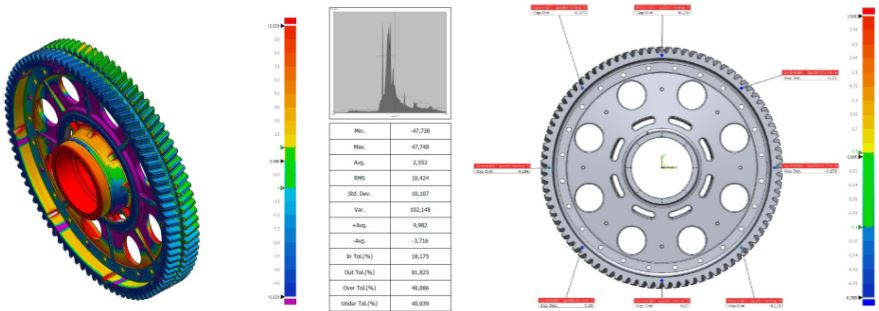

3D 비교 / 결과 데이터

파트 2: 샤프트 교정 – 축 정렬

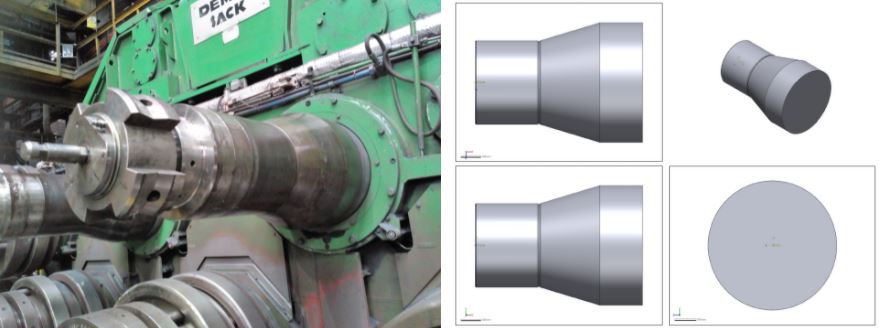

측정할 직선축 샤프트 / 참조 데이터

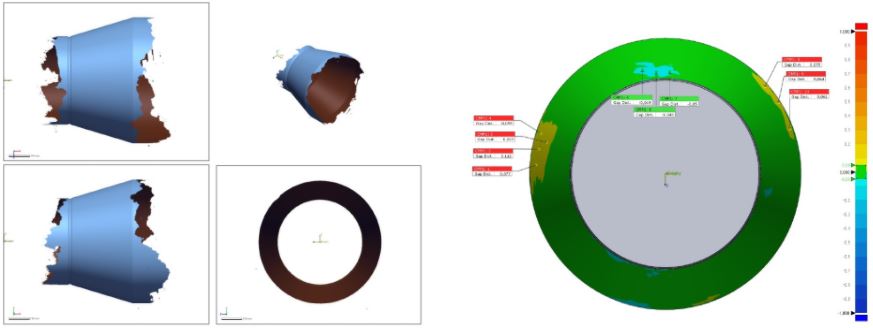

측정 데이터 / 결과 데이터를 사용한 컬러 매핑

파트 3: 수리 전 램

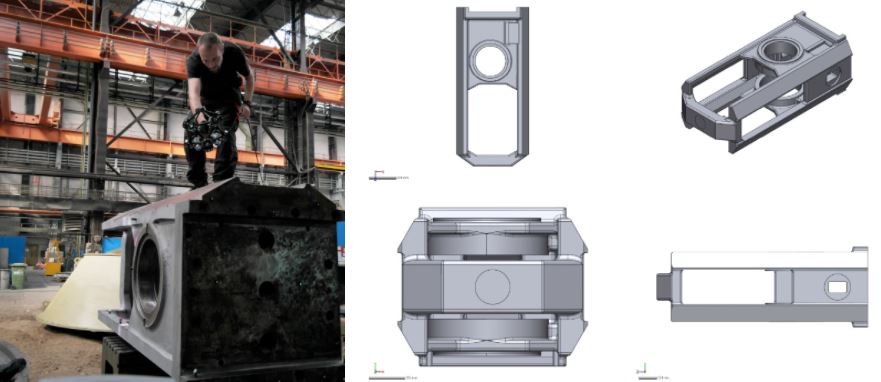

스캔 중인 램 / 참조 데이터

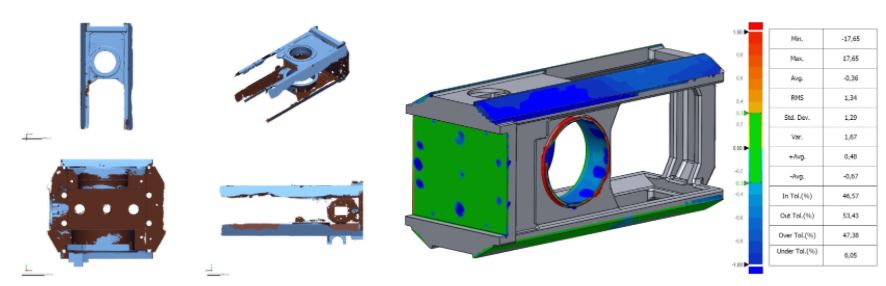

측정 데이터 / 결과가 포함된 컬러 매핑

출처-크레아폼 블로그
