스위스 파트너인 기업 SCAN IT 3Dn-protec AG와 함께 터빈 하우징에 대한 평가를 수행했습니다.

개정 과정에서 발견한 결과를 바탕으로 3D스캐너로 케이싱의 3D모델을 구축하기로 결정했습니다.

하우징을 측정실로 운반하는 것은 너무 번거롭고 비효율적이며 비용이 많이 듭니다.

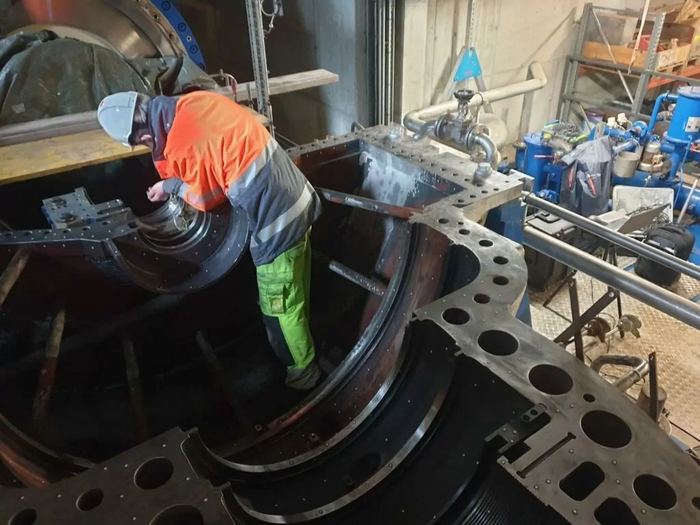

하지만 크레아폼의 핸디스캔 블랙엘리트 (HandySCAN BLACK | Elite) 3D스캐너는

휴대성과 접근하기 어려운 부분 및 생산 현장에서도 측정값을 얻을 수 있는 기능 덕분에 이 프로젝트에서 효율적으로 사용되었습니다.

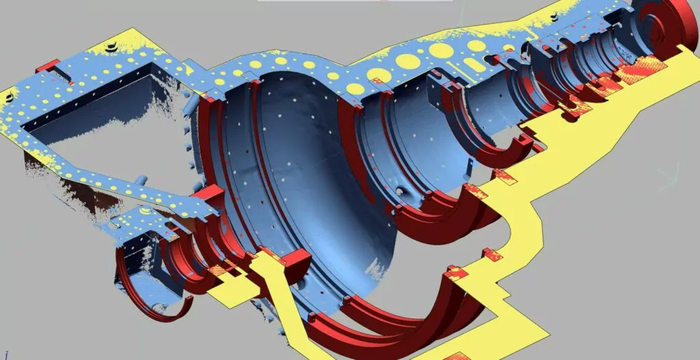

3D스캔이 생성되면 지오매직 디자인엑스(Geomagic Design X)에서 베어링과 블레이드 캐리어의 축방향 링 위치를 확인합니다.

그런 다음, 링을 블레이드 캐리어에 장착했습니다.

이는 추가 개발을 위해 솔리드웍스(SolidWorks)에서 사용될 3D모델로 생성되었습니다.




1. 하우징의 역설계

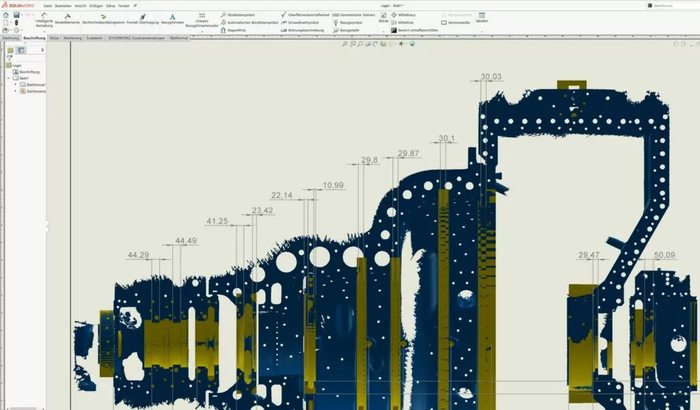

빨간색 링 데이터는 3D스캔 데이터와 함께 SolidWorks로 불러왔습니다. 위치가 치수화되었습니다.





2. 터빈 하우징의 씰링 표면의 평탄도 확인

또 다른 작업은 터빈 하우징의 씰링 표면의 평탄도를 알아내는 것이었습니다.

이를 위해 Geomagic Design X에서 평평한 표면을 만들고 품질 보증을 위해 스캔 데이터와 함께 Geomagic Control X로 내보냈습니다.

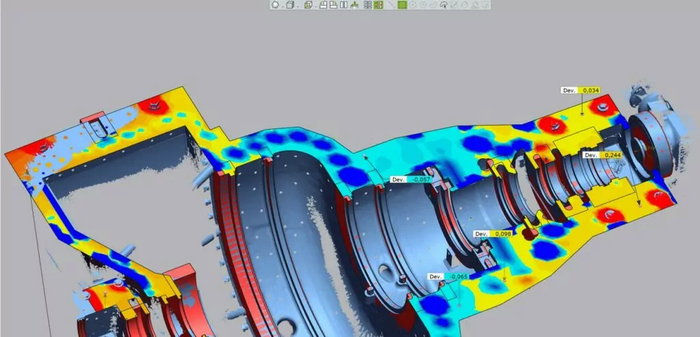

3. 정의된 평면에서 씰링 표면의 편차 확인

다른 색상 영역은 씰링 표면이 평평한 표면에서 벗어난 위치를 나타냅니다.

짙은 파란색 영역은 구멍으로 식별되었습니다. 검사 평가는 청록색과 노란색 영역에서 집중되었습니다.
