시대를 초월한 가구를 생산하는 기업 Angelo Cappellini는 전용 가구 도면을 개발할 때 고스캔 스파크(Go!SCAN SPARK)를 사용합니다.


1886년에 설립된 이탈리아 가구 디자인 기업 Angelo Cappellini는 필수적이고 시대를 초월한 클래식 가구로 세계적으로 유명한 브랜드입니다.


생산 공정은 장인 단계와 산업 단계로 구성됩니다.

수작업으로 목각하는 것이 이 기업의 전문성이면서 전통적이고 예술적인 기술은 물론,

"Made in Italy"이라는 중요한 네임벨류가 그대로 유지되고 있습니다.


꾸준한 연구, 장인 정신의 우수성, 생산 품질, 턴키 프로젝트를 개발할 수 있는 능력 등이

Angelo Cappellini가 새로운 시장과 국제 가구 디자인 분야에서 입지를 굳힐 수 있게 한 요인들입니다.




"CNC 프로그램 개발을 위한 3D 도면 정교화"

중동에서 온 한 고객이 Angelo Cappellini에게 Majlis의 회의실 가구를 재현해 달라고 부탁했습니다.

이 프로젝트를 위해 고객은 Angelo Cappellini의 몇 가지 표준 제품을 선택하면서 커스터마이징 하기를 원했습니다.

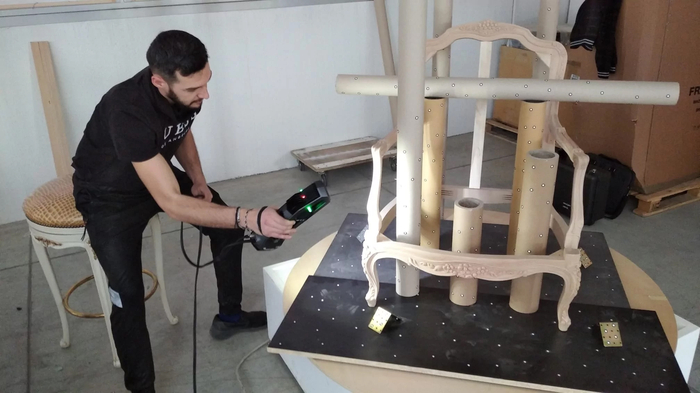

고스캔 스파크 광학식 3D스캐너로 나무 의자 프레임 3D스캐닝


이 프로젝트에는 여러 목표가 있었습니다.

첫 번째 목표는 다양한 요소의 정확한 곡선을 감지하여 실행 도면을 개발하고

CNC 프로그램 개발에 필요한 3D 기하학적 정보를 얻는 것이었습니다.


따라서 첫 번째 단계는 고스캔 스파크(Go!SCAN SPARK)로 다양한 가구 품목을 스캔하는 것이었습니다.

가구에 포지셔닝 타겟을 부착하지 않고, 타겟 지그를 통해 타겟을 고정하고 스캔할 가구 조각을 턴테이블 위에 놓았습니다.


그 후, 스캔 데이터를 Rhinoceros 3D로 가져왔습니다.

메쉬를 기반으로 각 가구에 대한 맞춤형 조각과 장식을 만든 다음 ALPHACAMCNC 기계로 내보냈습니다.

Angelo Cappellini는 가구로 방을 모델링하고 시뮬레이션 렌더링과 애니메이션을 진행했습니다.

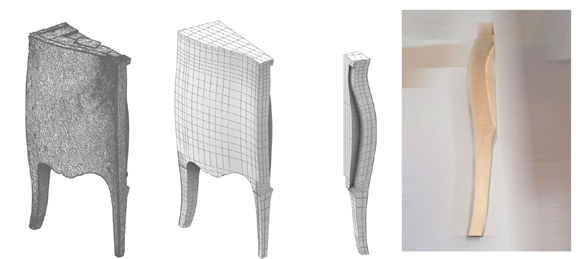

가구 부품의 3D스캔 데이터부터 맞춤형 요소 생성까지의 과정


가구가 배치된 Majilis 시뮬레이션



이 프로젝트의 또 다른 목표는 프레젠테이션 중에 사용할 깨끗한 3D 메쉬를 얻는 것이었습니다.

기술이 향상됨에 따라 Angelo Cappellini의 고객들은 더 멋진 프로젝트와 프레젠테이션을 원합니다.

그들의 니즈를 충족하기 위해 기업은 가장 현실적인 방법으로 고객의 생각과 상상을 재현하고 싶었습니다.


이러한 목적을 위해 고객을 본인의 프로젝트에 참여시키는 것이었습니다.

이를 통해 영업 사원들은 눈에 띄는 프레젠테이션으로 제품을 설명하고 판매하는 것이 훨씬 쉬워집니다.

이와 같은 기술은 광고나 소셜 미디어 게시물과 같은 마케팅 목적에도 사용됩니다.

이 외에도 Angelo Cappellini는 고객이 미래의 집을 가상으로 걸어 다닐 수 있는 가상 현실(VR) 몰입도를 개발하고 있습니다.


"3D스캐너는 기술적인 이점으로 상당한 시간 절약을 제공합니다."

지난 135년 동안 Angelo Cappellini는 다양한 프로젝트와 연구를 위해 견본 판지나 플로터 시트를 거의 독점적으로 작업했습니다.

이 방법은 2D 디지털 렌더링에 많은 시간이 필요했고 정확성이 부족했습니다. 3D 개발은 불가능했습니다.


하지만 이제 크레아폼의 휴대용 3D스캐너 고스캔 스파크(Go!SCAN SPARK),

3D스캔 데이터 획득 소프트웨어인 VXelements,

Scan-to-CAD 소프트웨어 모듈인 VXmodel을 통해

메쉬를 정리하고 프로세스 속도를 높이며 특히 3차원 공간에서 정확한 곡선 결과를 가져옵니다.


3D스캐너 없이는 이러한 사실적인 렌더링을 달성할 수 없었을 것입니다.

고스캔 스파크 3D스캐너 덕분에 Angelo Cappellini는 이제 단 몇 시간 만에 가장 복잡한 부품(물체 주위의 360° 전체)도 스캔할 수 있습니다.

가구를 처음부터 모델링하는 데는 일반적으로 3~4일이 소요됩니다.

보통 단일 부품을 스캔하고 소프트웨어에서 가구를 즉시 조립합니다.

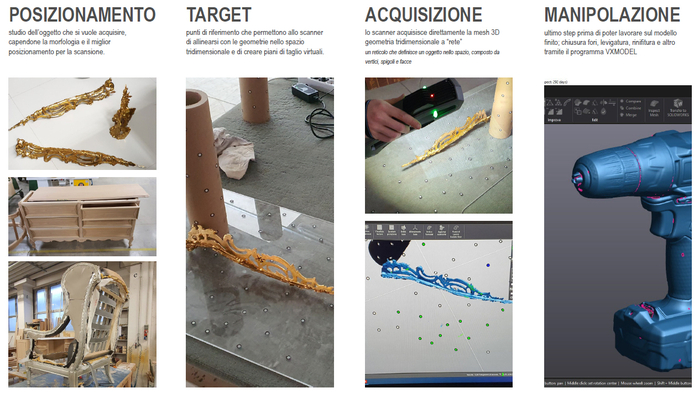

가구 프로젝트의 워크플로

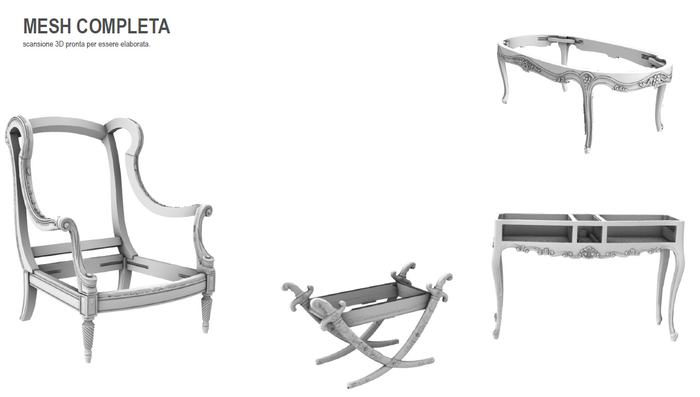

가구 스캔 3D 도면


Angelo Cappellini의 디자인 및 기술 부서 책임자인 Evgeny Khutoryanskiy는 다음과 같이 만족합니다.

크레아폼(Creaform) 기술인 휴대성, 스캔 속도, 정확성, 깔끔한 메쉬, 다목적성 등이 우리를 확신시켜 주었고 이 기술을 선택하게 만들었습니다.

3D스캐너를 사용한 1년 동안 우리는 약 200개 제품의 모든 2D3D 모델을 스캔하고 그릴 수 있었습니다.”


현재 고객에게 제공하는 도면은 수십 밀리미터의 오차에 이를 수 있습니다.

2년 전으로 거슬러 올라가 보면 센티미터 단위로 측정할 수 있는 오류가 있었습니다.

하지만 3D스캐닝 덕분에 이제 팬터그래프를 사용하여 모델링되었던 제품을 빠르게 개발하고 복제할 수 있습니다.

우리가 제시하는 프로젝트는 이전에는 단지 계획과 사진 프리젠테이션에 불과했지만, 지금은 매우 높은 수준의 사실주의를 가지고 있습니다.

저는 오늘날 우리가 가구, 특히 클래식 가구 중에서 이러한 정확도를 지닌 스캐닝 도구인 Go!SCAN SPARK를 보유한 유일한 기업이라고 생각합니다.

이것은 확실히 우리가 고객에게 제공할 수 있는 서비스에서 경쟁력을 확보할 수 있게 해줍니다.”




출처 크레아폼 블로그
