이번에 보여드릴 자료는 소형 임펠러 치수검사 자료입니다.
치수적 표현은 제품의 고유 특성이기 때문에 최소한의 자료만 공개하는점 참고부탁드립니다.

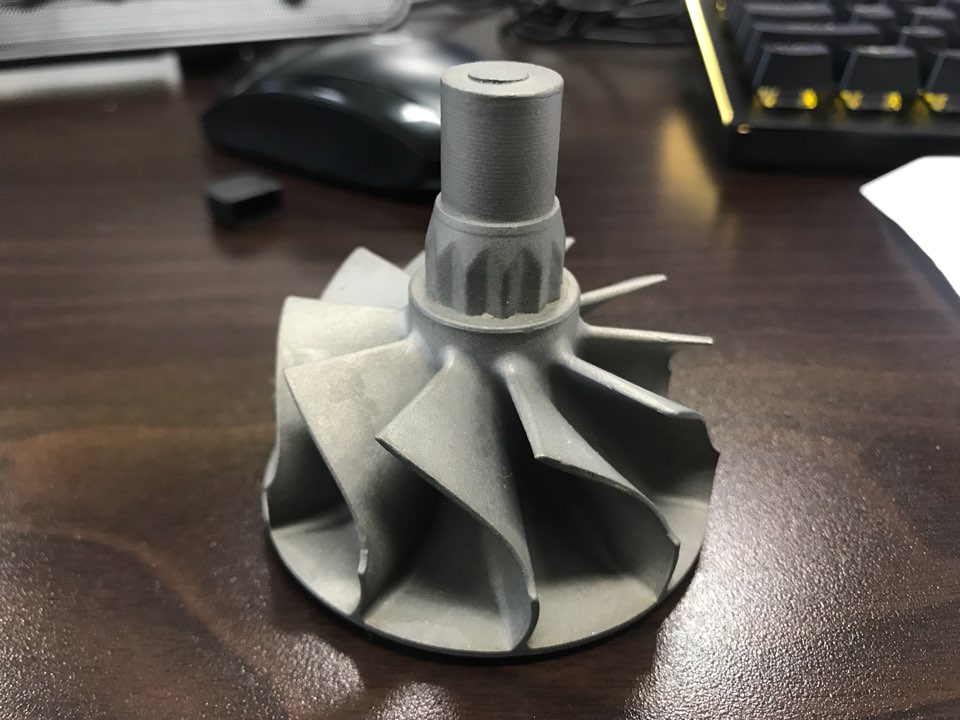

이번에 치수검사를 의뢰받은 제품입니다.
형상이 어려운 제품 같은 경우에는 CMM장비로 측정하기 어려워
스캐너로 치수측정하는것이 편합니다.

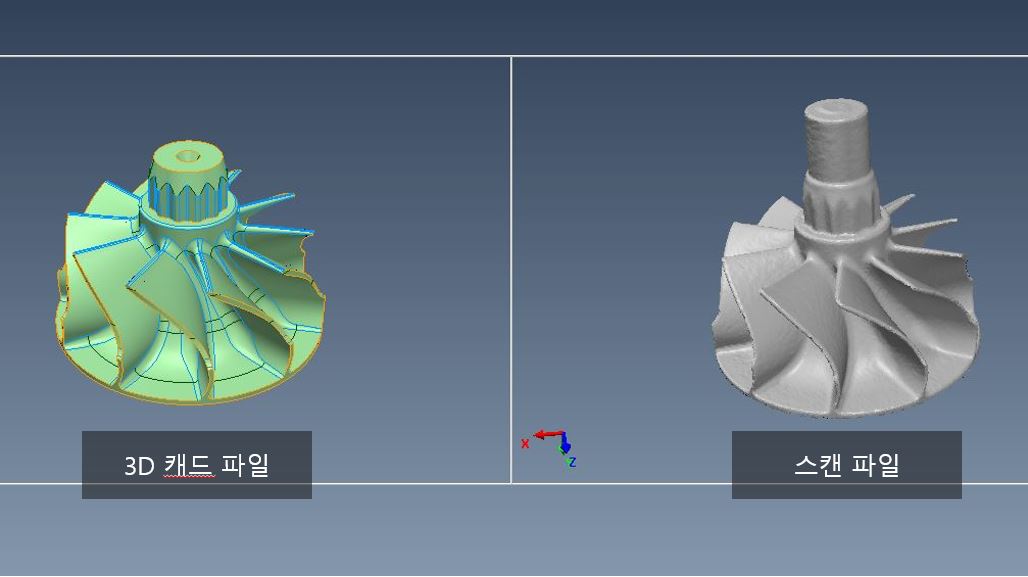

먼저 제품의 3D 캐드파일과 스캔데이터를 비교하기위한 작업을 진행하게 됩니다.
사용된 스캐너는 Metra Scan 3D 이며, 치수측정 소프트웨어는 Polyworks를 사용하였습니다.

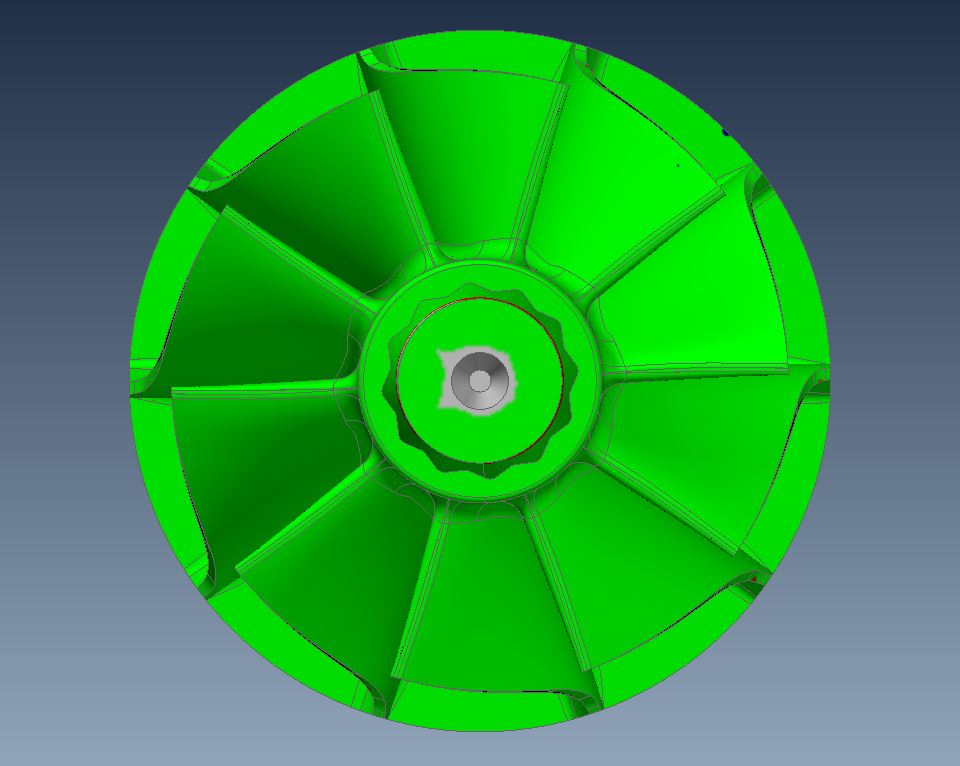

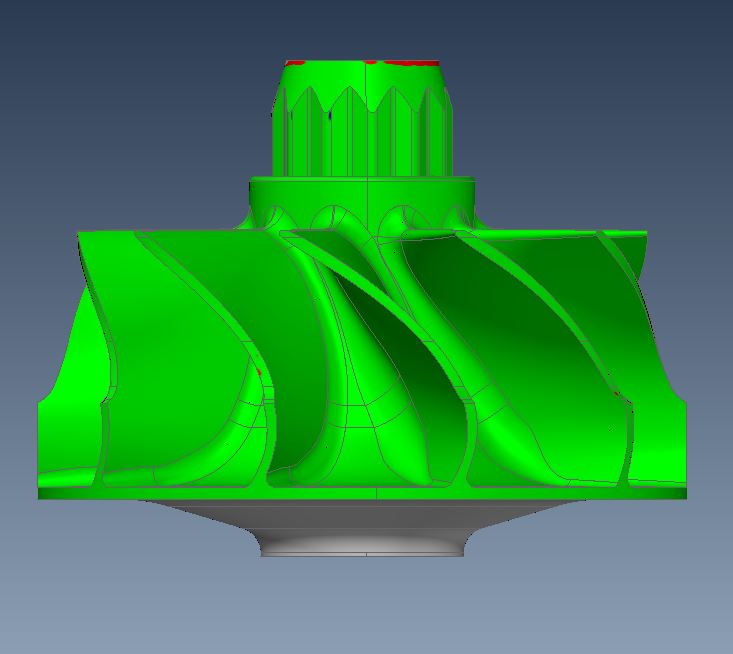

캐드파일과 스캔파일을 겹치면 제품의 컬러맵 데이터도 획득이 가능합니다.
일반 사용하시는 GD&T 기능은 기본적으로 가능하며 컬러맵 편차 데이터도 가능합니다.

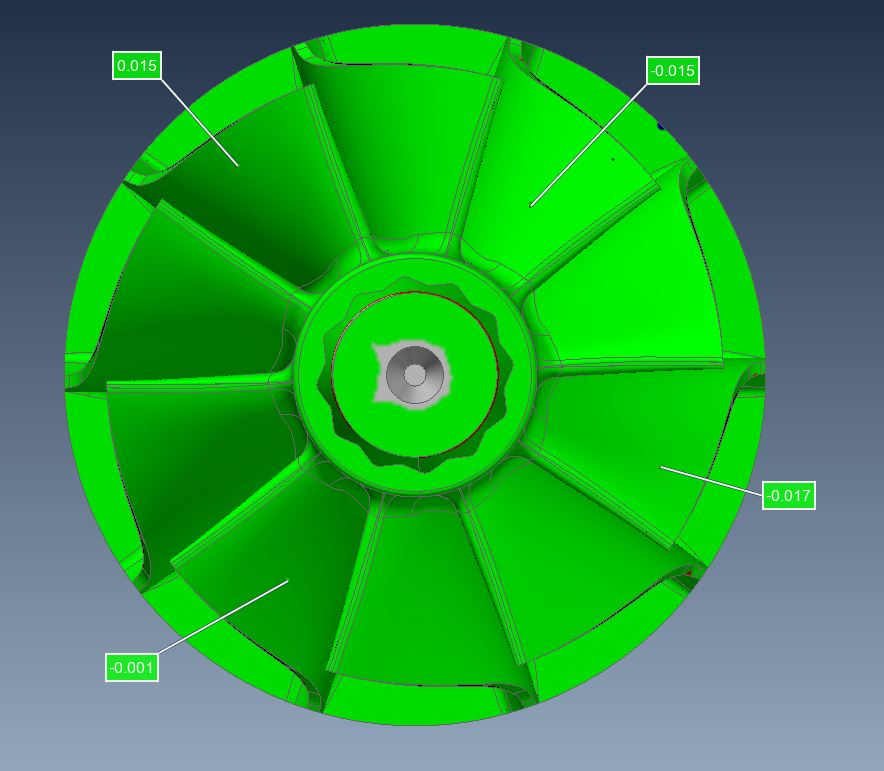

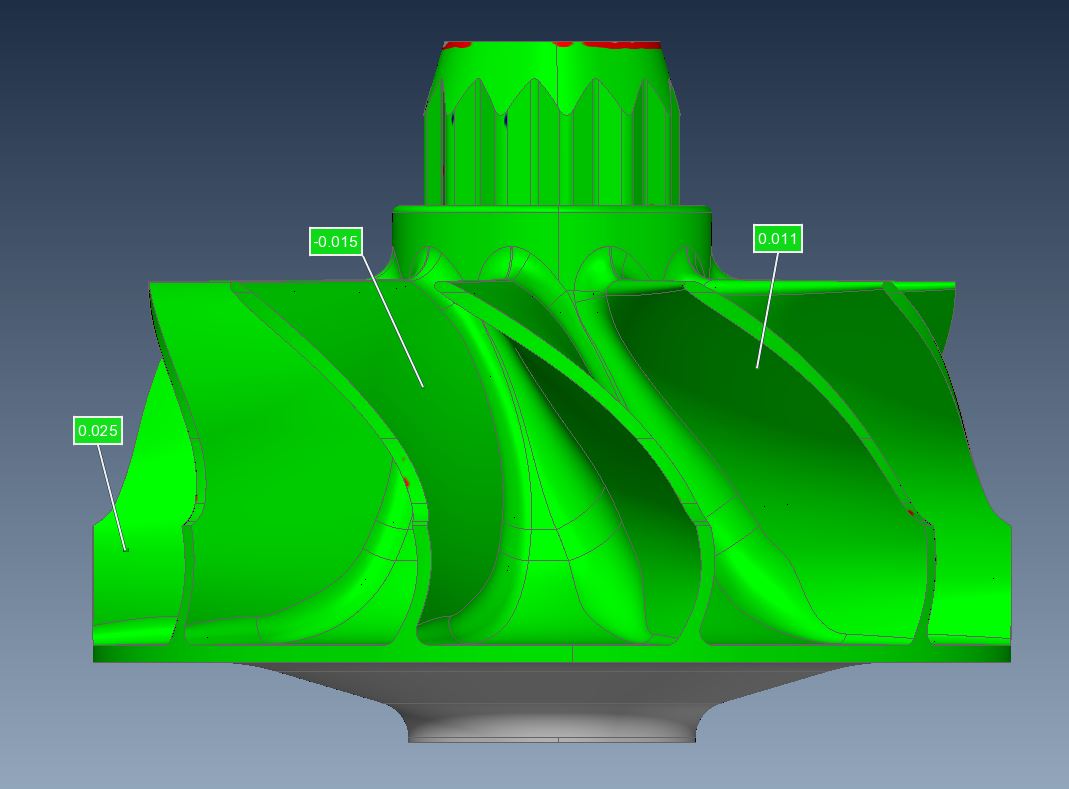

이런식으로 전체 형상을 캐드모델과 비교하게되며, 필요한 부분의 편차값을 획득이 가능합니다.
