크레아폼의 MetraSCAN이 복합 부품 및
부품 검사에서 어떻게 활용되고 있는지
함께 확인해보도록 하겠습니다!
"복합재료 제조사, Blacks"
이탈리아 회사인 Blacks S.r.l 은
2011년 11월 복합 재료 분야에서
젊지만 경험이 풍부한 복합 재료
전문가 그룹에 의해 설립되었으며, 고급 복합 재료
(탄소, 유리, 아라미드, 하이브리드 섬유)의
구성 요소 설계, 프로토타이핑 및 제조를
전문으로 하고 있는데요.
자동차, 항공우주, 해양 및 스포츠 산업을 위한
복합재 및 금속 부품의 설계 및 생산을 제공합니다.
Blacks 고객은 매우 높은 치수 정확도를
요구하기 때문에 회사는 항상 3D 측정 도구를
갖추고 있고 들어오는 모델, 금형 및
나가는 구성 요소의 치수 제어와 유효성 검사에
3D 측정 기술이 매일 사용됩니다.
경우에 따라 리버스 엔지니어링의 경우에도
이 기술을 사용하여 생산 및 설계를 지원하여
생산 프로세스를 단순화합니다.
Blacks는 계측 장비를 향상시키기 위해
Creaform에서 휴대용 3D 스캐너인
MetraSCAN BLACK 을 인수하기로 했습니다.
MetraSCAN BLACK는 이전에 사용된
시스템에 비해 스캔 속도가 빨랐는데요.
또한 광택이 나는 부분에 스프레이를
뿌릴 필요가 없고 타겟이 필요하지 않습니다.
Creaform 시스템은 모든 상황에서 더 빠르고
다재다능하며 효율적이며 더 광범위한
응용 분야에 사용할 수 있습니다.
이미 다양한 측정 시스템을 사용했던 Blacks는
직관적이고 구현하기 쉬운 Creaform 스캐너에
빠르게 익숙해져서 사용할 수 있었습니다.
"완벽한 접착 프로세스를 보장하는 MetraSCAN 3D"

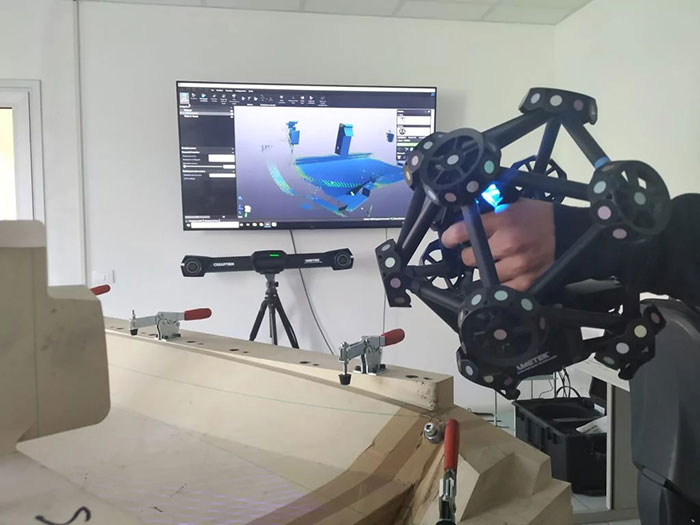

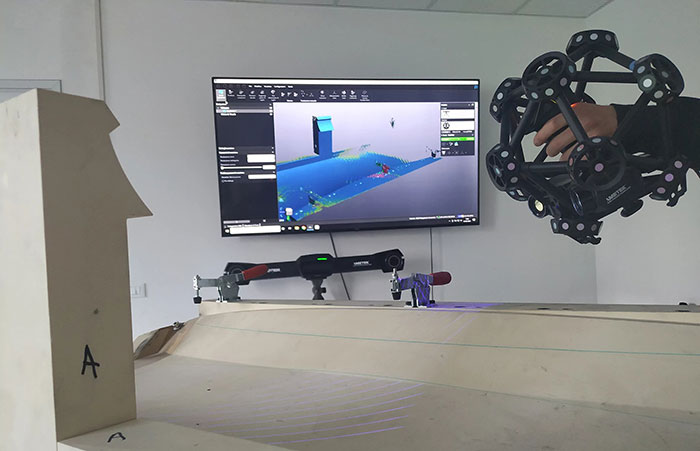

MetraSCAN 3D는 두 구성 요소 간의
결합을 확인하는 데 사용되었습니다.
복합 재료 분야에서 두 부품 사이의 접합은
일반적으로 접착 중에 두 부품의 상호 위치를
준비하고 유지하기 위해 특정 지그(jig)의
도움으로 이루어집니다.
경주용 자동차의 예를 들어 살펴보겠습니다.
-----------------------------------------
경주용 자동차의 구성 요소에는 매우 엄격한 승인
매개변수(+ – 0.5mm / 1000mm)가 있습니다.
구속된 치수는 단일 구성요소가 아닌
결합에서 측정되는데요.
접착은 중요한 수동 조정에서 매우 복잡하고
접합은 가공된 영역과 손으로 작업한
영역 모두에서 구성 요소 사이에서 이루어집니다.
접착 템플릿은 결과를 얻도록 보정되지만
일부 경우에는 템플릿에만 의존할 수 없습니다.
경화 중 복합 재료 구성 요소는 불균형한
층으로 인해 큰 변형을 겪을 수 있는데요.
이러한 변형은 항상 완벽하게 예측할 수 있는 것이
아니므로 구성 요소가 템플릿에 완벽하게
적용되지 않을 수 있습니다.
-----------------------------------------
모터스포츠 분야의 프로토타입 제작에서
자주 발생하는 이러한 조건에서는 실시간으로
접착을 제어하여 접착제 통합 프로세스 중에
생산 단계에서 최적의 결과에 도달할 수 있습니다.
Blacks는 접착 조립품의 가치가
€15,000 이상이었으므로 부품의
올바른 상호 위치를 보장하기 위해
접착제의 경화 단계에서 접착 템플릿과
지속적인 모니터링을 진행하기로 결정했습니다.
Blacks는 이전 측정 도구로 동일한 검사를
수행했을 때, 표면 불투명도에 대한
제한으로 어려움이 있었습니다.
그래서 MetraSCAN 3D의 이러한 특별한
사용은 Blacks의 금형 검사 및 치수 제어와 같은
일상적인 사용과는 다르지만, 전용 접착 장비를
만들 필요 없이 프로토타입을 접착하거나
접착된 구성 요소를 설정하는 모든 경우에
어떻게 작동하는지 보여줍니다.
"더 많은 프로젝트를 수주하도록 돕는 MetraSCAN 3D"
Blacks Srl의 프로젝트 관리자인
Daniele Malusardi는 더 많은 비용과 시간으로
다른 장비를 사용해 프로젝트를 완료할 수 있지만
더 높은 비용과 시간은 주문을 손실할 수 있으므로
Creaform의 MetraSCAN BLACK과 같은
대체 시스템을 사용하는 것이 프로젝트의
결정 요인이었다고 말했습니다.
Blacks는 Creaform 시스템의 강점은 확실히 빠른
스캔 속도와 측정 기술의 다양성이라고 했는데요.
프로토타입 또는 일회성 부품의 리버스
엔지니어링 및 접착의 경우 금형, 모델 및
구성 요소의 제어에서 3D 측정을 계속
사용할 것이며, 생산을 지원하기 위한 혁신적인
응용 솔루션을 항상 적극적으로 찾는다고 했습니다.
출처 – 크레아폼 블로그
