대형 전기 모터는 어떻게 스캔할까요?
대형 전기 모터를 크레아폼의 메트라스캔으로 3D 스캐닝과 리버스 엔지니어링까지!
전기 장비에 대한 서비스를 제공하는 업체인 Birr Machines AG의 사례를 통해 알아볼까요?
"전기 장비 서비스 업체, Birr Machines AG"
스위스 클라인도팅겐에 위치한 Birr Machines AG는 50kW ~ 30MW의
전기 장비에 대한 서비스를 제공하는 업체입니다.
장비 개발 외에도 ABB(옛 BBC)에서 55년 전에 제조한 전 세계 기계에 대한 서비스도 제공합니다.
작년에 Birr Machines AG는 8.5MW 내장형 원자력 변압기의 복제를 의뢰받았습니다.
문서가 부족함에도 불구하고 철골조을 적절하게 재건하는 것이 문제였습니다.
이를 효율적이고 올바른 품질 수준으로 달성하기 위해 측정 서비스 제공업체인
SCAN IT 3D GmbH는 실제 상황을 기록하고 정의된 치수의 3D 모델로 처리하도록 의뢰했습니다.
"MetraSCAN 3D"

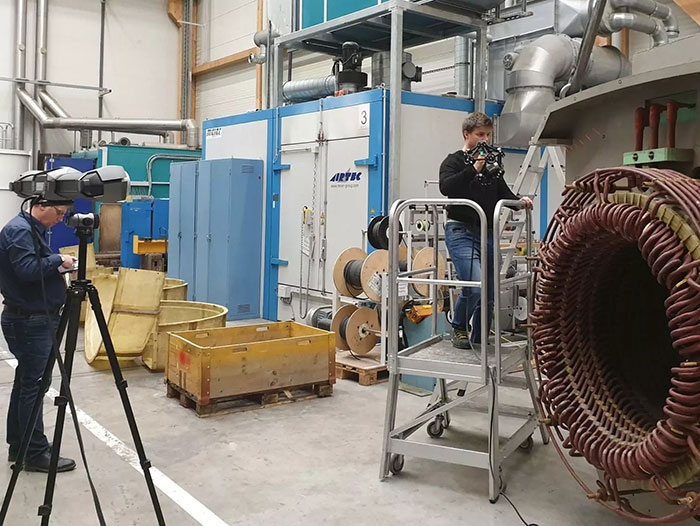

3D 스캔에는 Creaform의 MetraSCAN 3D가 사용되었습니다.
MetraSCAN 3D 스캐너는 전기 모터와 같은 대형 기계 물체의
3D 측정 값을 캡처하는 데 특히 적합한데요.
높은 정확도와 해상도로 빠르게 스캔합니다.

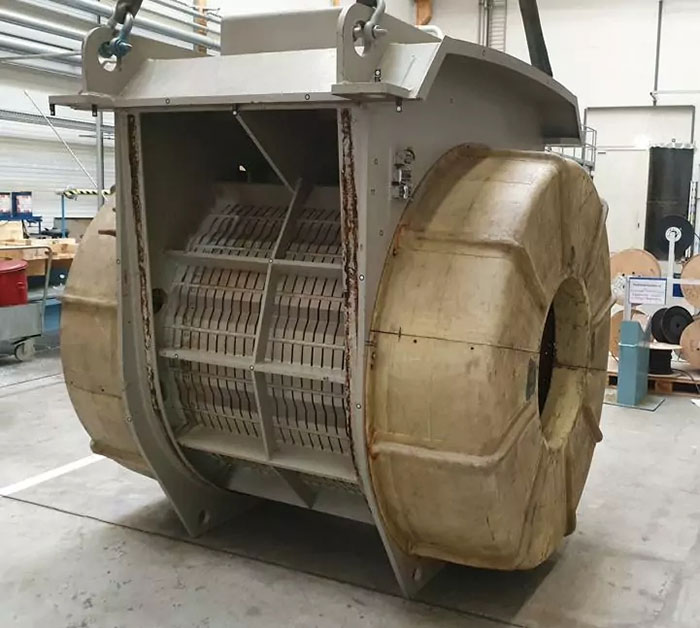

이번 사례에서는 약 2x2x2.5미터 크기의 전기 모터를 스캔했습니다!

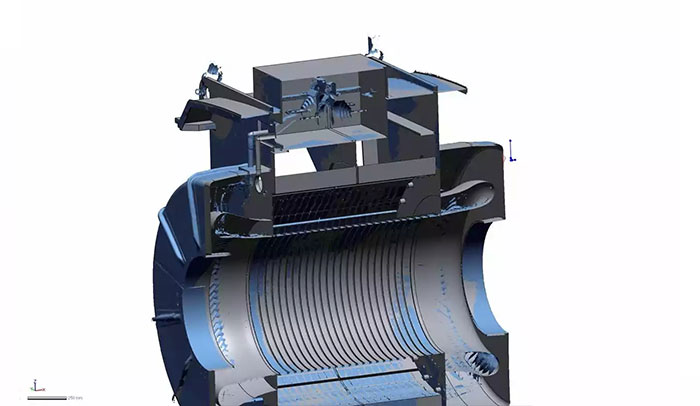

약 35제곱미터가 MetraScan 3D로 캡처되었습니다.
스캐너가 접근할 수 없는 장소에서의 개별 측정은
HandyPROBE 광학 PCMM으로 기록되고 스캔 데이터와 함께 저장되었습니다.
심지어 유리 섬유로 만든 와인딩 헤드 커버도 분해하지 않고 측정할 수 있습니다.
"Further processing(추가 처리)"
SolidWorks는 Birr Machines AG의 클라이언트가 추가 처리를 하기 위해 사용되었는데요.
이를 통해 3D 스캔 데이터와 CAD 모델을 중첩할 수 있으며 오해의 여지가 거의 없습니다.
리버스 엔지니어링 프로세스의 데이터는 형상 트리 및 Geomagic Design X의 모든 치수를
SolidWorks로 전송하여 전체 워크플로우를 더욱 단순화할 수 있습니다.
"Reverse engineering(역설계)"

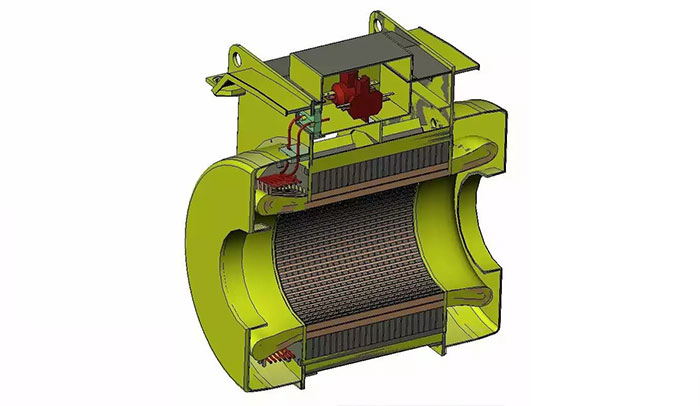

철강 구조의 리버스 엔지니어링에는 Geomagic Design X 소프트웨어가 사용되었는데요.
데이터는 기본 SolidWorks 모델로 Birr Machines AG로 전송되었습니다.
표지도 Design X에서 제작되었으며 생산에 직접 사용할 수 있습니다.
"Construction(구조)"
이 프로젝트를 위해 SCAN IT 3D GmbH는 스캔 데이터를 기반으로 고객을 대신하여
리버스 엔지니어링을 통해 설계를 만들었으며, 클라이언트의 CAD 시스템에서 추가 처리를 위한 견고한 기반을 구축했습니다.
MetraSCAN 3D로 3D 스캔을 생성하는 데 하루가 소요되었으며, 하우징과 커버의
리버스 엔지니어링은 이틀 후에 수행되었습니다.
고객과의 조정과 최소한의 수정도 있으므로 이러한 프로젝트의 기간은 현실적으로
3-5일이 소요될 것으로 간주됩니다.
MetraSCAN을 사용함으로 손으로 측정할 필요가 없으며, 추가 측정 도구를 구입할 필요가 없습니다.

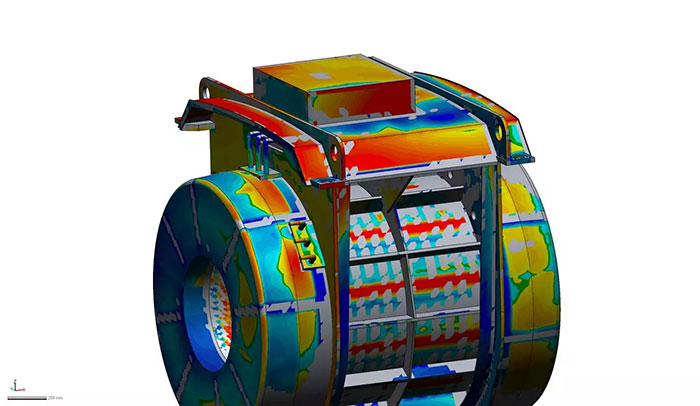

CAD 소프트웨어에서 모든 치수를 빠르게 확장할 수 있고, 잘못된 색상 비교를 통해
스캔한 모델을 항상 CAD 데이터와 비교할 수 있다는 장점이 있습니다!
