계측, 역설계 및 공정 최적화 서비스를 제공하는
독일 Schliengen에 위치한 SCAN IT 3D GmbH는
수력발전소의 흡입관 형상 측정을 의뢰받았는데요.
Creaform의 HandySCAN BLACK |Elite
(핸디 스캔 블랙 엘리트)를 사용한 3D 스캔을 확인해 보겠습니다.
"SCAN IT 3D GmbH"
스위스의 3D 측정 서비스 제공 업체인 SCAN IT 3D GmbH는 3D 스캐닝 기술을 사용한
수력 발전소의 흡입관 형상 측정을 의뢰받았습니다.
검사 프로젝트를 준비하고 필요한 장비를
평가하기 위해 고객은 사전에 자료 이미지를제공했습니다.
"계획, 장비 및 실행"

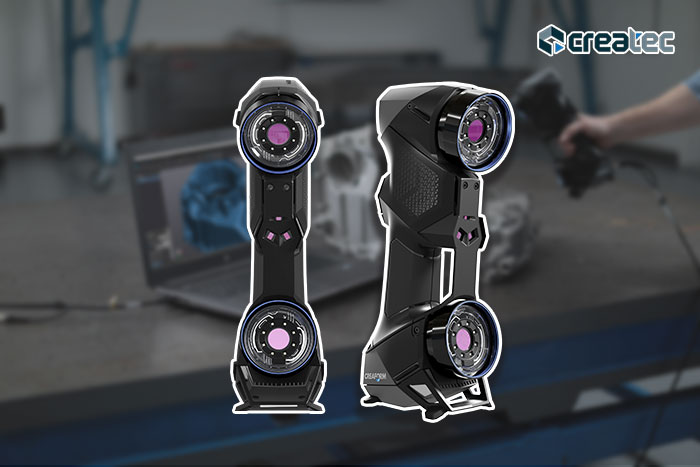

HandySCAN BLACK | Elite
사용 가능한 정보를 바탕으로 작업을 진행하기 위해 Creaform의 핸디 3D 스캐너인
HandySCAN BLACK | Elite를 사용하기로 결정했습니다.

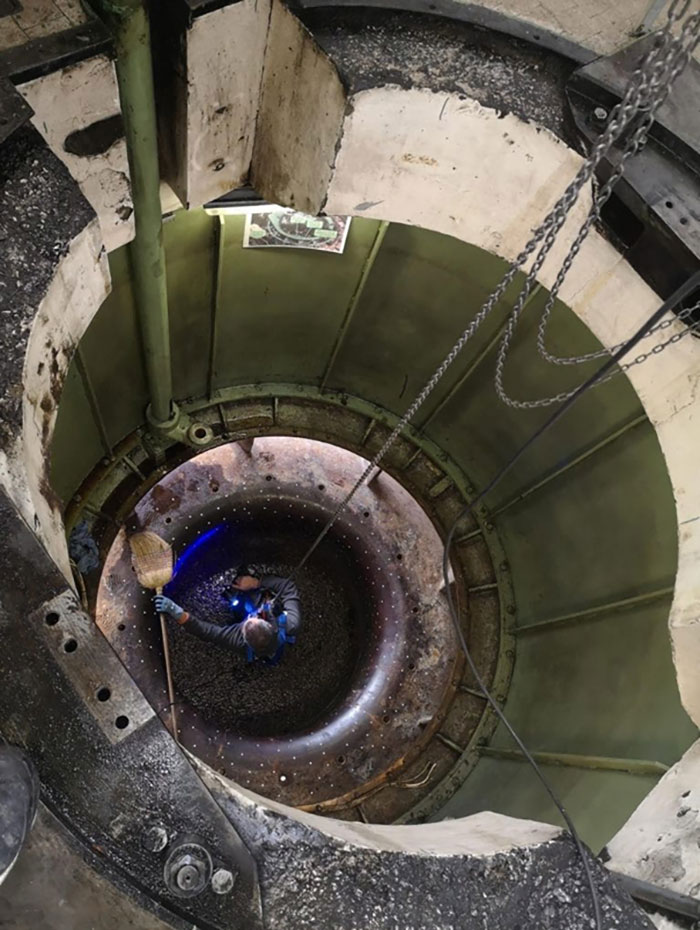

오버헤드 크레인과 산업용 클라이밍 하네스는 인력을 고정하고 파이프 안으로 내리기 위해 사용되었습니다.
또한, 안전상의 이유로 크레인을 작동하고 3D 스캔 결과가 계측 소프트웨어에 나타나는
방식에 대한 피드백을 제공하기 위한 예비 인력이 대기했는데요.
획득 프로세스를 위한 구성 요소를 준비한 후, 3D 스캐닝은 30분 밖에 걸리지 않았습니다.
"3D 스캔 결과"
고객이 내부 시스템에서 추가 처리를 하기 위해 사용한 Control X를 활용하여
스캔 데이터에서 3개의 보고서가 생성되었는데요.

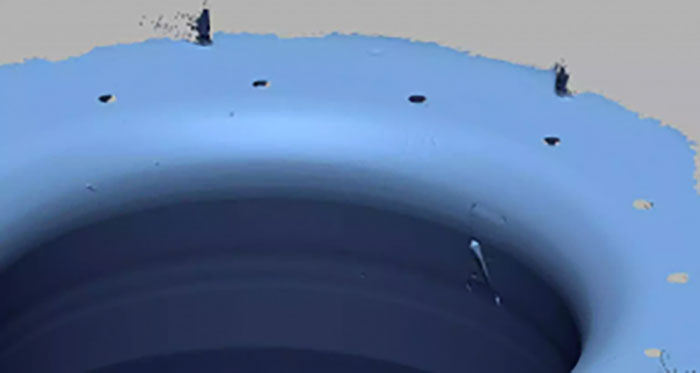

스캔 데이터는 STL 형식으로 정렬되었습니다.
고객은 이 STL 파일을 CAD 소프트웨어에 업로드하거나 다양한 무료 뷰어를 통해 파일을 확인할 수 있습니다.

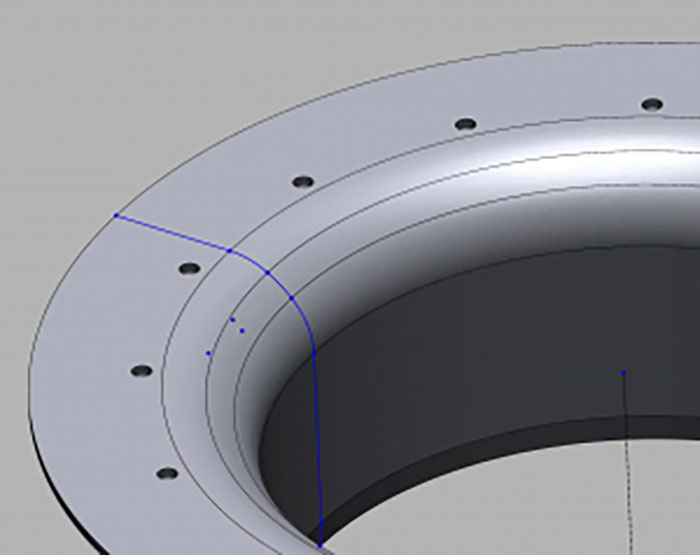

또한 스캔 데이터를 Design X에서 리버스 엔지니어링 하여 3D 모델을 생성한 후,
고객은 STEP, Parasolid, IGES 또는 ACIS와 같은 다양한 형식으로 수집했습니다.
또는 Feature Tree를 사용하여 기본적으로 CAD 데이터를 클라이언트로 전송할 수도 있습니다.

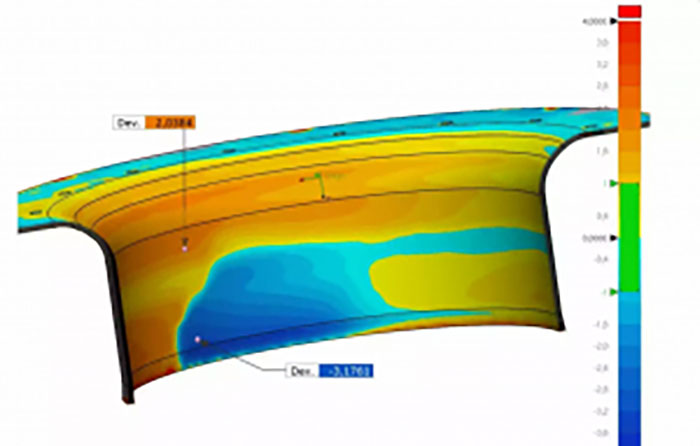

결과적으로 고객은 데이터 품질을 쉽게 평가할 수 있었고, 스캔 데이터가
모델링 된 CAD에서 벗어난 부분을 컬러로 보여주는 3D 품질 보고서도 제공되었습니다.
출처 - 크레아폼 블로그
https://www.ceaform3d.com/blog/3d-scanning-of-a-suction-pipe-in-a-hydropower-plant/
