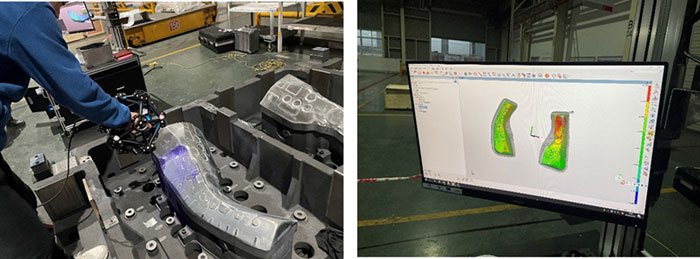

중국 자동차 산업의 급속한 발전으로 소비자의 기대치는 그 어느 때보다 높아지고 다양해지고 있습니다. 소비자는 자동차를 구매할 때 기본적인 운송 수단은 물론, 차량의 미적 품질까지 고려하는데요. 이에 주요 자동차 회사는 금형 설계 및 판금 제조 공급업체에게 새롭고 복잡한 설계에 대한 압박을 가하고 있습니다. 자동차 산업의 급속한 발전과 생산 능력으로 인해 기존의 판금 공정은 더 이상 이러한 요구를 충족하기 어려웠기 때문에, 끊임없이 변하는 업계의 요구에 부응하기 위한 새롭고 혁신적인 기술을 고려하고 있습니다. Nanjing Xingqiao WeitechAuto Parts는 디자인, 개발, 제조를 통합하는 기업으로 자동차 섀시 어셈블리 및 차체 부품의 설계 및 제조를 전문으로 하는데요. Creaform을 찾기 전에 품질 관리 부서는 제조 과정에서 다양한 문제에 직면했습니다. 테스트가 필요합니다. 고정 좌표 측정기(CMM)와 같은 기존 테스트 장비는 온도와 습도의 변동으로 인해 스탬핑 다이 작업장에서 사용할 수 없습니다. 게다가 다이를 실험실에서 왔다 갔다 하는 것은 비효율적이며, 인건비를 증가시킬 뿐만 아니라 이상 징후를 감지하는 과정도 오래 걸릴 수 있습니다. 이에 품질 관리 팀은 복잡한 환경에서 고정밀 측정을 수행하기 위해 휴대용 3D 측정 솔루션이 필요했습니다. Nanjing Xingqiao WeitechAuto Parts는 높은 정확도, 빠른 속도 및 사용 편의성에 대한 팀의 기준을 충족하는 Creaform의 최적 CMM인 MetraSCAN 3D를 선택했습니다. 휴대용 광학 3D 스캐너 MetraSCAN 3D를 한동안 사용한 후 품질 관리 검사관은 다음과 같이 말했습니다. MetraSCAN 3D는 우리 스탬핑 공장에 정말 적합합니다. 15개의 청색의 레이저와 최대 0.025mm 정확도 수준을 갖추고 있어 빠르고 정확합니다. 초당 1,800,000회 측정을 생성하고 사용자 친화적이며, 예열이 필요하지 않으며 실시간으로 메쉬를 생성할 수 있습니다. 또한, 인체공학적 설계로 검사 작업을 신속하게 완료할 수 있을 뿐만 아니라 육체적인 노력을 크게 줄일 수 있습니다 "과제 2. 판금 제품의 다중 번주 및 대량 자동 품질 관리" 판금 제품 생산 능력이 향상됨에 따라 점차 증가하기 시작했습니다. 검사 도구를 사용한 기존의 수동 검사 방법은 처리량 KPI 대량 생산을 충족할 수 없었고, 고객은 판금 제품 검사에 대한 매우 엄격한 요구 사항을 가지고 있습니다. 판금 부품의 복잡한 모양과 구조로 인해 기존의 수동 검사는 비효율적이며, 전적으로 작업자의 경험 수준에 의존하는데요. 다양한 3D 측정 기술을 시도했지만, 많은 판금 부품이 반사율이 높은 재료로 만들기 때문에, 결과에 만족하지 못했습니다. QR 코드가 제품 모델을 빠르게 식별하고 해당 프로그램을 실행할 수 있습니다. 완전한 자동화된 3D 스캐닝 프로세스는 스캔하는 동안 그리드가 실시간으로 생성되고, 보이는 것 그대로 얻을 수 있으며, 프로세스가 완료되는 즉시 완전한 검사 보고서가 생성됩니다. 보고서에는 구멍 위치, 표면 편차, 트림 편차 등과 같은 자세한 데이터 결과가 포함되는데요. 이를 통해 부품 이상을 빠르게 식별할 수 있습니다. 출처 - 크레아폼 블로그 https://www.ceaform3d.com/blog/how-to-improve-the-production-efficiency-of-automotive-sheet-metal-parts-manufacturing/
검사 부서에 대한 제품 품질 관리 요구 사항도
회사의 품질 관리 워크플로를 자동화하기 위해
Creaform은 자동화 품질 관리 애플리케이션용으로
설계된 R-Series를 권장했습니다.
R-Series는 산업용 측정 셀인 CUBE-R,
MetraSCAN 3D-R 광학 CMM으로 구성되는데요.
정확도에 영향을 주지 않으면서
더 많은 부품의 치수를 측정하고 생산성을 높이려는
제조업체에 이상적인 3D 솔루션입니다.
이 맞춤형 솔루션은 공장 현장에서 바로
인라인 검사를 위해 설계되었습니다.
69개의 레이저 라인이 장착된 MetraSCAN 3D-R은
초당 최대 300만 회 측정과 최대 0.025mm의
정확도를 제공하여 복잡한 형상, 다양한 유형의
재료 및 표면이 있는 구성요소, 특히 다중 모서리 및
전단 모서리가 있는 판금 부품에 적합합니다.

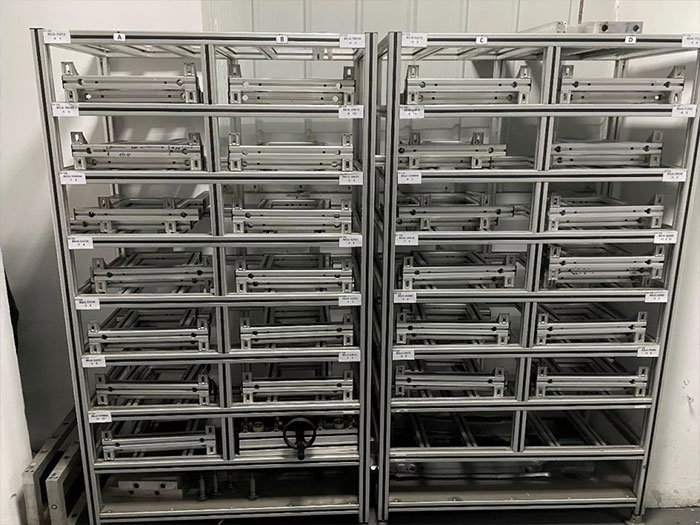

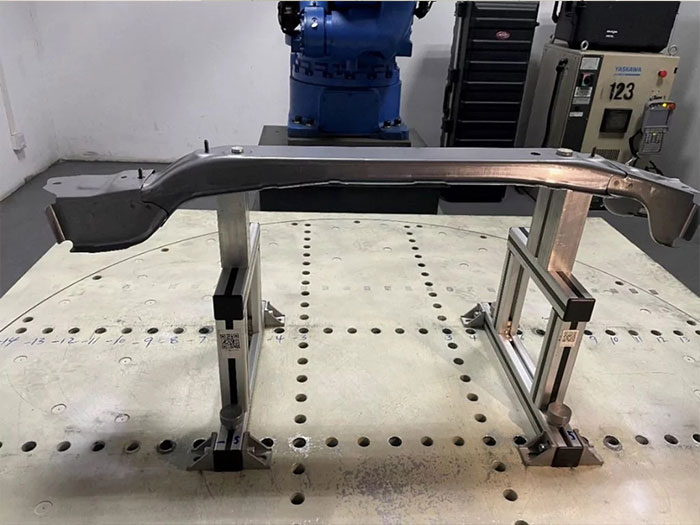

동일한 검사 장비에서 다양한 판금 제품 시리즈를
검사하기 위해 Creaform은 해당 검사 프로그램을
맞춤 제작하여 자동 시리즈 식별을 진행했습니다.
판금 제품의 왼쪽 하단 모서리를 스캔하면
일반적으로 3~5분 이내에 수행할 수 있습니다.
