오늘은 크레아폼 3D스캐너 제품인 메트라스캔(MetraSCAN 3D)를 이용하여
항공 분야에서 입고 물품 검사를 진행하고 있는 기업을 소개해드리려고 합니다.
(해당 포스트는 크레아폼 블로그를 참고하였습니다.)
바로 Hutchinson Aerospace 기업인데요!
Hutchinson Aerospace는 항공 분야의 선도적인 시스템 공급 업체로,
현장 및 애프터 마켓 서비스와 함께 소재, 엔지니어링 및 생산 분야에 대한 전문 지식 덕분에 광범위한 요구 사항을 충족할 수 있는 항공 전문 기업입니다.

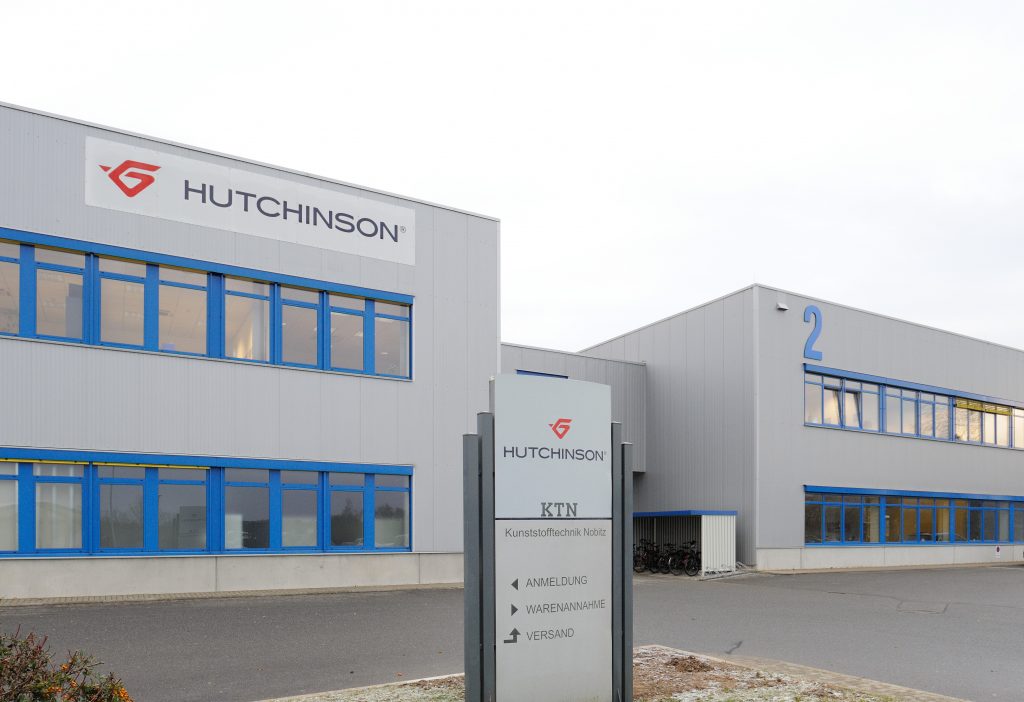

Nobitz의 복합 생산 현장에서 KTN(Kunststofftechnik Nobitz GmbH)은
에어컨 덕트/공기배전시스템과 측벽(sidewalls) 및 선반(luggage racks)과 같은 내부 부품을 생산하며 2001년부터 항공 분야에 공급하고 있습니다.
사진 제공 : Martin Klindtworth – fotomartinklindtworth.de
“CAD와의 후속 표면 비교를 위한 3D 스캐닝 도구 - 3D 스캐너”
입고품 검사는 일반적으로 납품된 부품의 품질을 확인하기 위해 검증된 품질 보증 수단입니다.
대다수의 기업에서 수행하고 있으며, 일반적으로 사내 품질 관리 시스템이나 외부 계측 서비스 제공 업체를 통해 실시합니다.
기하학적으로 복잡한 구성 요소의 경우, 일부는 초기 제조 시 각 항공기에 한 번만 설치되며, 항공 부문에서는 매우 적은 수만 생산됩니다.
제조 공정에 따라 이러한 구성 요소에는 하나 또는 여러 개의 생산 리소스/부품만 필요할 수 있습니다.
그런 다음 고객의 사양에 따라 각 부품을 개별적으로 제조합니다.
사진 제공 : 크레아폼 블로그

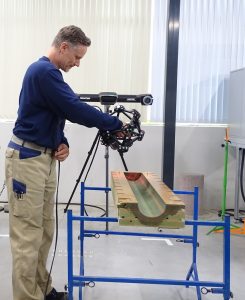

“작업 현장에서의 입고 물품 검사 - MetraSCAN 3D”

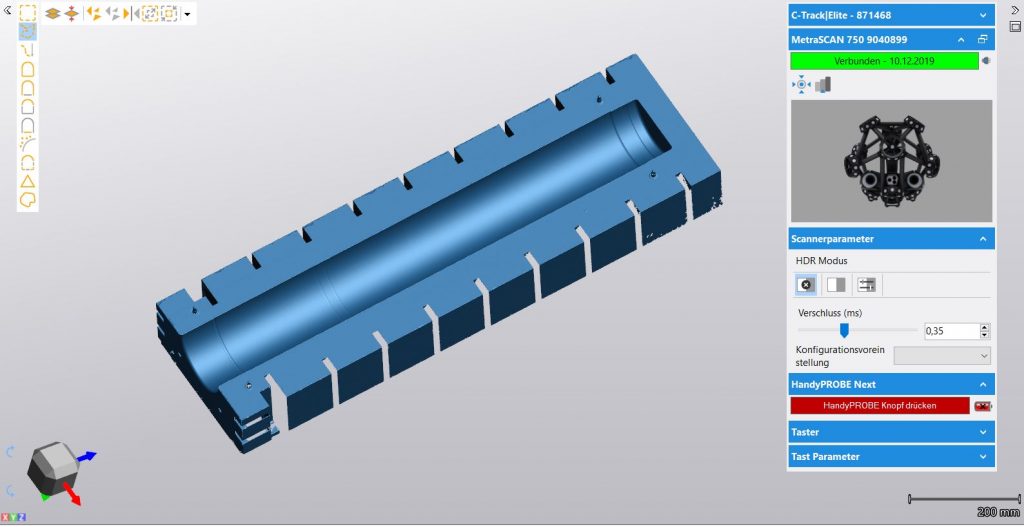

항공 분야의 선도적인 시스템 공급 업체인 Hutchinson Aerospace GmbH는 Creaform의 휴대용 3D스캐너 MetraSCAN 3D(메트라스캔)를 사용하고 있습니다. Innovmetric의 소프트웨어 PolyWorks(폴리웍스)와 함께 작업 현장용 도구의 입고 검사를 위해 Nobitz 사이트에서 도구를 받으면,
이 장치로 스캔한 다음 CAD와의 표면 비교를 통해 적합성을 평가합니다.

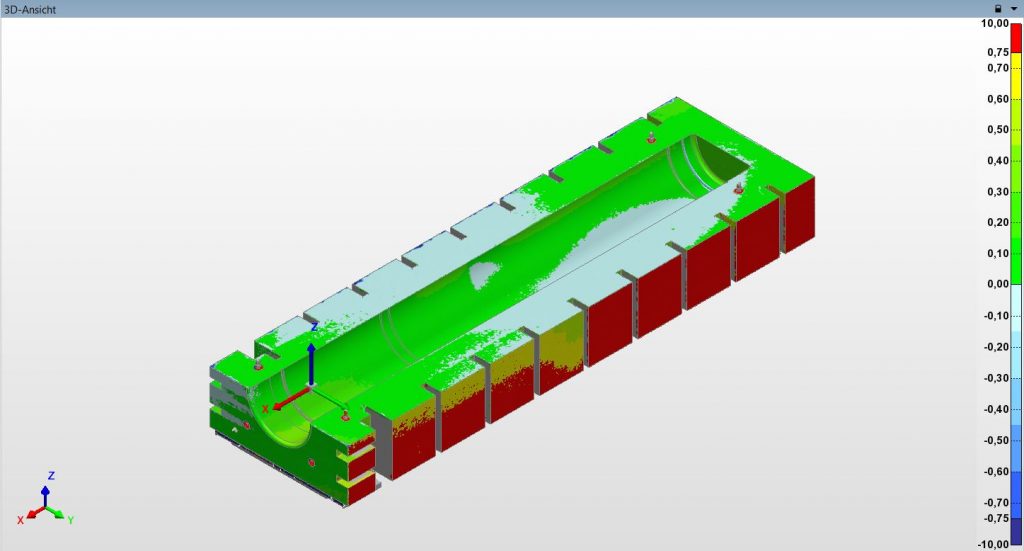

Polyworks 컬러맵을 통한 스캔 평가
사양(사양서, 3D 모델)과 일치하지 않는 것으로 의심되는 경우, 보다 광범위한 평가를 추가로 수행합니다.
측정해야 하는 공구는 크기가 몇 센티미터에서 3미터 이상인 다양한 금속 및 비금속 재료로 만들어집니다.
공구와 함께 제조된 제품의 치수 정확도에 직접적인 영향을 미치는 공구의 제조에 필요한 정확도는 최대 1/100mm까지 가능합니다.
MetraSCAN 3D는 제조 시설뿐만 아니라 제품 측정 및 분석 옵션이 크게 늘어났습니다.
시스템의 이동성과 멀티 라인 스캐너의 정확성이 특히 인상적입니다.
이 3D스캐너는 현재 Nobitz 현장의 측정 실험실에서 품질 관리의 일부로만 사용됩니다.
추가적으로 높은 이동성 덕분에 Hutchinson Aerospace Group 내의 다른 공장에서 사용하고 용량을 번들로 묶는 것도 가능한 제품입니다.
“3D 스캐닝 시스템을 사용해야 하는 이유!”
측정 시스템의 재료, 크기, 시간, 이동성 및 인체 공학과 관련된 다양한 요구 사항을 고려할 때,
크레아폼 스캐너는 기술 및 수익성 측면에서 모두 평가했을 때 매우 좋은 결과를 보였으며,
Hutchinson의 벤치 마크에서 가장 선호하는 제품으로 나타났습니다.
- 스캐닝 속도
- 후처리(현상액)를 사용할 수 없으므로 유리 섬유 직물에 침투하는 동작이 거의 없음
- 스캔 할 표면의 대조도 변화뿐만 아니라 반사 재료로 사용한 좋은 결과
- 3차원 측정기(좌표 계측기)와 비교 측정 시 높은 정확도
- 자동 정렬 및 평가를 통해 후속 측정을 수행할 때마다 상당한 시간 절약
- 스캐너가 인체 공학적이며 매우 부담스럽지 않은 작동
- 시스템의 이동성
- 높은 측정량
사진 제공 : 크레아폼 블로그
Hutchinson Aerospace의 품질 엔지니어이자 측정 기술 책임자인 Andy Schilling은 다음과 같이 설명했습니다.
“제품의 고유한 속성과 의사 결정 과정에서 받은 좋은 지원 덕분에 적극적으로 Creaform 시스템에 찬성하고 설득했습니다.
시스템을 획득한 후, 광범위한 응용 분야를 통해 높은 수준의 유연성, 정확성 및 속도가 분명해졌습니다.
내부 평가에 따르면 특히 스캔 프로세스의 속도와 데이터 평가를 고려할 때,
이 시스템이 2년 이내에 자체적으로 비용을 지불할 것이라고 생각합니다.”
