PORTABLE 3D SCANNER
작업 효율성을 최대화시키는 고정밀 휴대용 3D 스캐너를 소개해 드립니다.
Go!SCAN 3D
.jpg)
풀컬러 3D 데이터를 빠르게 확보하는 휴대용 화이트라이트 3D 스캐너, Go!SCAN SPARK
제품 개발, 역설계, 디자인 검토를 위한 쉽고 빠른 3D 스캐닝 솔루션
Go!SCAN SPARK™는 복잡한 형상과 색상 정보를 빠르게 캡처할 수 있는 휴대용 화이트라이트 3D 스캐너입니다. 별도의 복잡한 셋업 없이 사용할 수 있으며, 형상 데이터와 텍스처 정보를 함께 확보할 수 있어 제품 개발, 역설계, 3D 프린팅, 디지털 문서화 작업에 적합합니다. 빠른 측정 속도와 직관적인 사용성으로 실제 측정 대상의 3D 데이터를 짧은 시간 안에 확보하고, CAD 및 3D 모델링 워크플로우로 자연스럽게 연결할 수 있습니다.
Go!SCAN 3D 제품
Go!SCAN SPARK™
형상과 컬러 정보를 함께 확보할 수 있는 사용하기 쉬운 휴대용 화이트라이트 3D 스캐너입니다.
- 정확도Up to 0.050 mm
- 공간 정확도0.050 mm + 0.100 mm/m
- 측정 속도1,500,000 measurements/s
- 광원White light 99 stripes
- 스캔 영역390 x 390 mm
- 권장 측정 대상0.1 - 4 m
이런 측정 환경에 적합합니다
Go!SCAN SPARK는 빠른 형상 취득과 색상 데이터가 필요한 제품 개발, 디자인 검토, 역설계 작업에 적합합니다.
컬러 3D 스캔
형상과 텍스처를 함께 확보해 실물에 가까운 3D 모델 생성
제품 개발
프로토타입과 제품 형상을 빠르게 디지털화하여 설계 검토
역설계
기존 부품의 형상 정보를 CAD 작업에 활용
교육 및 문서화
3D 교육, 디지털 아카이브, 시각화 자료 제작에 활용
CREAFORM GO!SCAN 3D
형상과 컬러를 함께 담는 고품질 3D 스캔
Go!SCAN SPARK는 고해상도 형상 데이터와 선명한 컬러 정보를 함께 획득할 수 있어 실제 대상물에 가까운 3D 모델을 생성할 수 있습니다. 복잡한 자유곡면, 제품 외관, 프로토타입처럼 세부 형상과 시각 정보가 함께 중요한 작업에 적합합니다.
- Up to 0.050 mm 정확도의 안정적인 형상 데이터 확보
- 0.200 mm 메시 해상도로 세부 형상 표현
- 24-bit 컬러 및 텍스처 취득 지원
- 복잡한 형상과 외관 검토에 적합한 고품질 스캔 데이터 생성
CREAFORM GO!SCAN 3D
셋업 부담을 줄인 직관적인 휴대용 스캐너
Go!SCAN SPARK는 별도의 복잡한 고정 장치 없이 사용할 수 있는 휴대용 3D 스캐너입니다. 측정 대상의 형상, 색상, 타겟을 활용한 포지셔닝 방식을 지원해 다양한 현장과 작업 환경에서 빠르게 스캔을 시작할 수 있습니다.
- 1.25 kg 경량 설계로 현장 이동과 장시간 작업에 유리
- 다이내믹 레퍼런싱으로 스캔 중 대상물과 스캐너의 자유로운 이동 지원
- Geometry / Color / Targets 기반 포지셔닝 방식 지원
- 2분 이내 빠른 셋업으로 측정 준비 시간 단축
CREAFORM GO!SCAN 3D
스캔부터 활용 가능한 3D 데이터까지 빠르게 연결
Go!SCAN SPARK는 최대 1,500,000 measurements/s의 측정 속도와 99개 화이트라이트 스캐닝 라인을 통해 대부분의 측정 대상을 짧은 시간 안에 디지털화할 수 있습니다. 스캔 데이터는 CAD, 역설계, 3D 프린팅, 시각화 소프트웨어에서 활용할 수 있습니다.
- 최대 1,500,000 measurements/s의 빠른 측정 속도
- 99개 화이트라이트 스캐닝 라인을 통한 넓은 영역 스캔
- 390 x 390 mm 스캔 영역으로 빠른 데이터 취득
- 자동 메시 생성으로 바로 활용 가능한 3D 데이터 출력
적용분야
-
CAD 설계
- 3D 스캔 to CAD
- 역설계(설계 의도 파악)
- 포장 디자인 -
요구 사항 및 사양
- 경쟁업체 제품 분석
- 제품 환경 또는 연결 / 주변 부품의 측정
- 부품 시장 또는 맞춤형 장비를 위한 기존 제품의 측정 -
개념 설계
- 클레이 모델 측정 / 역설계
- 모델 및 실물크기 모형 측정 / 역설계
- 스타일링 및 심미성 -
.jpg)
교체 / 재활용
- 개발중인 교체 / 재활용 부품에 대한 역설계
- 복잡한 조립품의 분해 / 해체 준비 -
툴링 설계
- 금형, 고정 장치, 지그 및 패턴의 역엔지니어링
- 준공 툴링 측정값 반영을 위한 CAD 파일 업데이트
- 툴링 검증 / 검사 -
조립 / 생산
- 가상 조립
- 툴 / 로봇 경로 프로그래밍
- 가공 전 부품 평가 -
품질 관리
- 초도품 검사(FAI)
- 부품-CAD 검사
- 공급업체 품질 검사 -
개념 성형
- CAD 파일에 프로토타입 수정 사항 통합
- 양식 연구, 개념 증명 프로토타입
- 인체공학적 프로토타입 -
문서화
- 부품 / 툴링의 준공 문서화
- 마케팅 프리젠테이션, 3D 교육 시스템, 기능성 게임
- 디지털 아카이브 -
유지보수, 수리 및 정비(MRO)
- 마모 및 찢김 분석
- 맞춤형 수리 / 수정
- 유지보수 전 부품 / 툴링의 준공 문서화 -
프로토타이핑
- 쾌속성형 / 제조
- CAD 파일에 프로토타입 수정 사항 통합
- 프로토타입 검사 -
테스트, 시뮬레이션 분석
- 유한 요소 분석(FEA)
- 인터페이스 분석
- 구조 변형, 지오메트리 분석
장비 도입 이후에도 안정적인 성능을 유지하세요
캘리브레이션, 수리, 소프트웨어 업데이트 및 기술 지원까지 Creaform 고객 케어 서비스를 통해 장비를 지속적으로 관리할 수 있습니다.
제품 개발과 역설계에 적합한 컬러 3D 스캐너가 필요하신가요?
측정 대상의 크기, 색상 데이터 필요 여부, CAD 활용 목적에 맞춰 적합한 3D 스캐너 구성을 안내해드립니다.

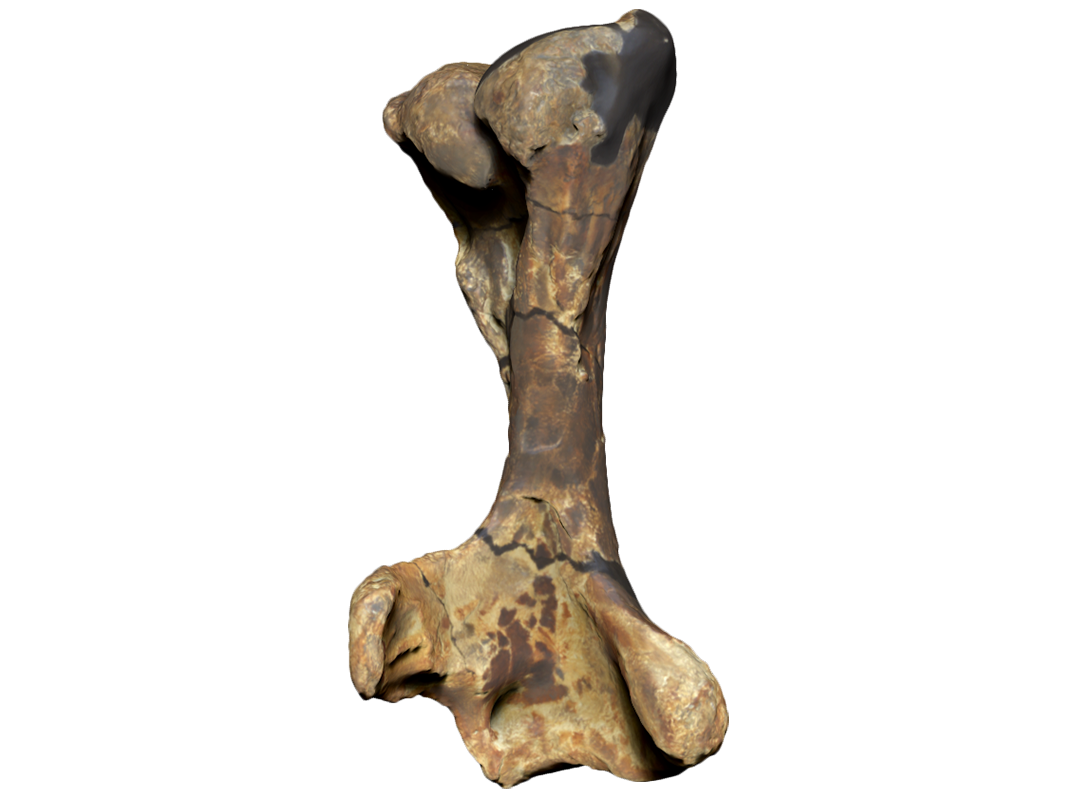

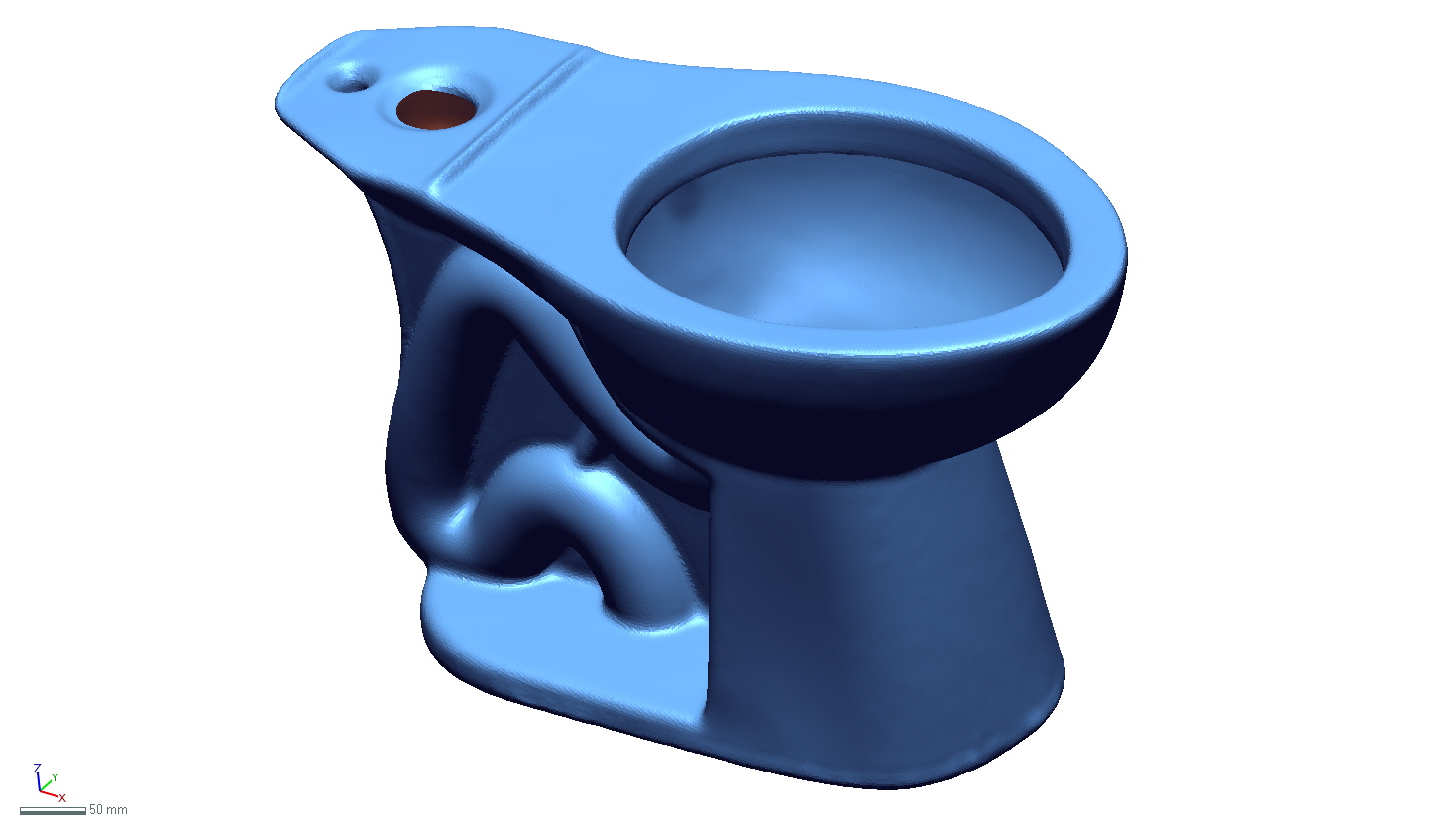

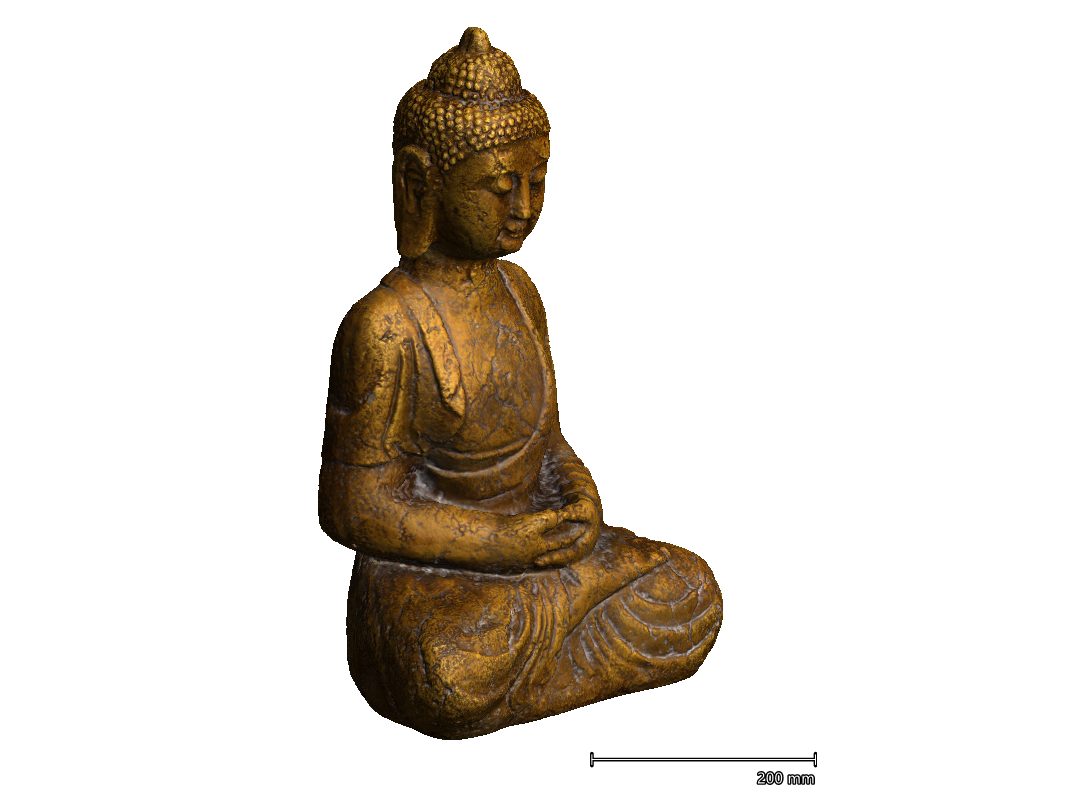

갤러리
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GO!SCAN 3D SPECIFICATION
| PRODUCT | Go!SCAN SPARK™ |
| ACCURACY | Up to 0.050 mm |
| VOLUMETRIC ACCURACY (based on part size) |
0.050 mm + 0.100 mm/m |
| VOLUMETRIC ACCURACY WITH MaxSHOT Next™ | Elite |
0.050 mm + 0.015 mm/m |
| MEASUREMENT RESOLUTION | 0.100 mm |
| MESH RESOLUTION | 0.200 mm |
| MEASUREMENT RATE | 1,500,000 measurements/s |
| LIGHT SOURCE | White light (99 stripes) |
| POSITIONING METHODS | Geometry and/or color and/or targets |
| SCANNING AREA | 390 x 390 mm |
| STAND-OFF DISTANCE | 400 mm |
| WORKING DISTANCE | 200 to 650 mm |
| DEPTH OF FIELD | 450 mm |
| PART SIZE RANGE (recommended) |
0.1 - 4 m |
| TEXTURE RESOLUTION | 50-200 DPI |
| TEXTURE COLORS | 24 bits |
| SOFTWARE | Creaform.OS / Creaform Metrology Suite |
| OUTPUT FORMATS | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| COMPATIBLE SOFTWARE | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) |
| WEIGHT | 1.25 kg |
| DIMENSIONS (L×W×H) |
89 x 114 x 346 mm |
| Connection Standard | 1 X USB 3.0 |
| Operating Temperature Range | 5-40 °C |
| Operating Humidity Range (non-condensing) |
10-90% |
| Certifications | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE |
