PORTABLE 3D SCANNER

작업 효율성을 최대화시키는 고정밀 휴대용 3D 스캐너를 소개해 드립니다.

MetraSCAN 3D

정밀 검사 유연성을 높이는 광학 CMM 3D 스캐너, MetraSCAN 3D

ISO 기반 정확도와 생산 현장 유연성을 결합한 3D 측정 솔루션
MetraSCAN 3D는 품질관리 담당자가 다양한 생산 환경에서 신뢰할 수 있는 3D 측정 결과를 얻을 수 있도록 설계된 광학 CMM 3D 스캐너입니다. C-Track 기반 동적 참조 기술을 통해 작업장 진동, 부품 이동, 환경 변화의 영향을 줄이고, 복잡한 형상의 부품도 빠르고 안정적으로 검사할 수 있습니다. HandyPROBE와 함께 사용하면 3D 스캐닝과 프로빙을 하나의 워크플로우로 연결하여 품질검사, 역설계, 치수 검증 작업을 더욱 효율적으로 수행할 수 있습니다. 최상위 모델인 MetraSCAN BLACK2™는 C-Track 없이도 사용 가능한 스탠드얼론 모드를 지원하여 라인 오브 사이트 제약 없이 좁은 공간에서도 빠른 검사가 가능합니다.

MetraSCAN 3D 제품

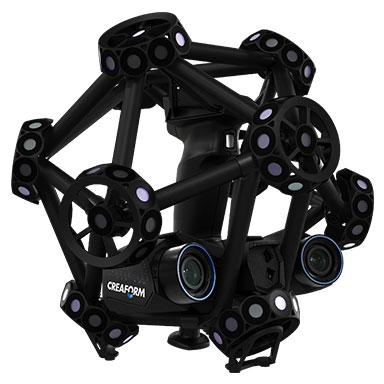

MetraSCAN BLACK+
MetraSCAN BLACK+™

생산 현장의 품질검사와 역설계에 적합한 광학 CMM 3D 스캐너

  • 정확도0.035 mm
  • 공간 정확도0.035 mm + 0.020 mm/m
  • 측정 속도1,800,000 measurements/s
  • 측정 영역310 x 350 mm
  • 권장 측정 대상0.2 - 6 m
MetraSCAN BLACK+ Elite
MetraSCAN BLACK+™ | Elite

최고 정확도와 ISO 기반 검증이 필요한 정밀 품질검사 모델

  • 정확도0.025 mm
  • 공간 정확도0.025 mm + 0.015 mm/m
  • 측정 속도1,800,000 measurements/s
  • 측정 영역310 x 350 mm
  • 권장 측정 대상0.2 - 6 m
NEW
MetraSCAN BLACK2
MetraSCAN BLACK2™

스탠드얼론 모드와 확장된 측정 범위를 갖춘 최상위 모델

  • 정확도0.025 mm
  • 공간 정확도0.025 mm + 0.015 mm/m
  • 측정 속도2,800,000 measurements/s
  • 측정 영역310 x 350 mm
  • 권장 측정 대상0.2 - 10 m

Add-Ons

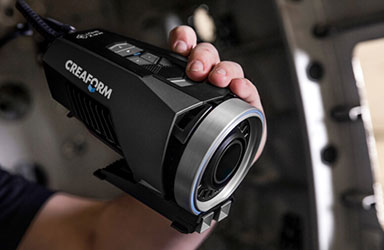

MaxSHOT 3D 포토그래메트리
MaxSHOT 3D™

대형 부품 측정 시 포토그래메트리를 활용해 기준점을 빠르게 확보하고, MetraSCAN 3D의 측정 범위와 공간 정확도를 확장할 수 있습니다.

자세히 보기 →

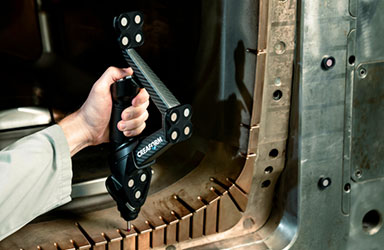

HandyPROBE 휴대용 CMM
HandyPROBE™

홀, 엣지, 기준면 등 주요 치수를 프로빙 방식으로 측정하여 3D 스캐닝과 치수 검사를 함께 수행할 수 있습니다.

자세히 보기 →
Automation Kit 자동화 검사 솔루션
Automation Kit™

HandySCAN 3D와 MetraSCAN 3D를 수동 및 자동화 방식으로 모두 활용할 수 있도록 지원하는 자동화 키트입니다.

자세히 보기 →
APPLICATION FIT

이런 측정 환경에 적합합니다

MetraSCAN 3D는 고정밀 검사, 동적 참조, 프로빙이 함께 필요한 생산 현장에 적합합니다.

정밀 품질검사

복잡한 부품의 형상 편차와 치수 오차를 빠르게 검증

생산 현장 측정

진동과 부품 이동이 있는 현장에서도 안정적인 검사 수행

역설계

CAD 데이터가 없는 부품의 고정밀 3D 형상 데이터 확보

스캐닝·프로빙

HandyPROBE와 함께 형상 스캔과 치수 프로빙을 병행

검사 시간 단축

스캔부터 검사 보고서까지 이어지는 워크플로우 개선

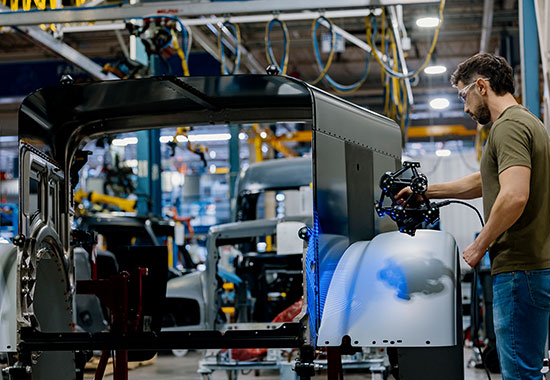

CREAFORM METRASCAN 3D

생산 현장에서 신뢰할 수 있는 품질검사 정확도

MetraSCAN 3D는 품질관리 담당자가 신뢰할 수 있는 검사 결과를 얻을 수 있도록 설계된 광학 CMM 3D 스캐너입니다. 복잡한 형상도 검증된 정확도로 측정하여 치수 검사와 품질 검증 업무를 지원합니다.

  • 국제 표준 기반 성능 검증 : VDI/VDE 2634 Part 3 및 ISO 10360 기반 시험, ISO/IEC 17025 공인 교정센터에서 검증
  • 생산 현장에서도 유지되는 정확도 : C-Track 동적 참조(Dynamic Referencing) 기술로 진동, 부품 이동, 작업 환경 변화의 영향을 최소화
  • 고품질 3D 스캔 데이터 : 고해상도 메쉬를 생성하여 복잡한 형상과 미세한 디테일까지 안정적으로 취득

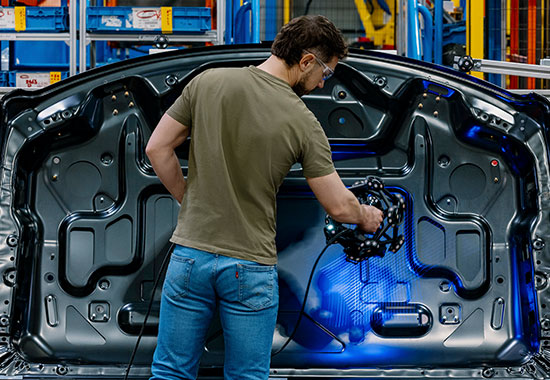

CREAFORM METRASCAN 3D

다양한 측정 환경을 지원하는 3-in-1 시스템

MetraSCAN 3D는 작업 환경에 따라 C-Track 모드, BLACK2의 Stand-alone 모드, HandyPROBE 프로빙 모드를 통해 당야한 검사 환경에 대응합니다.

  • C-Track 모드 : 대형 부품부터 복잡한 형상까지 빠른 셋업과 넓은 측정 범위 제공
  • Stand-alone 모드(BLACK2) : C-Track 없이 좁은 공간에서도 빠르게 검사 가능
  • HandyPROBE : 3D 스캐닝과 프로빙을 하나의 시스템으로 수행하여 형상과 치수를 함께 검사
  • 측정 볼륨 확장 : Automatic Volume Extension과 MaxSHOT 3D 포토그래메트리를 통해 대형 부품까지 높은 정확도 유지
  • 블루 레이저 : 광택, 반사, 다양한 재질에서도 별도의 표면 처리 없이 안정적인 스캔 가능

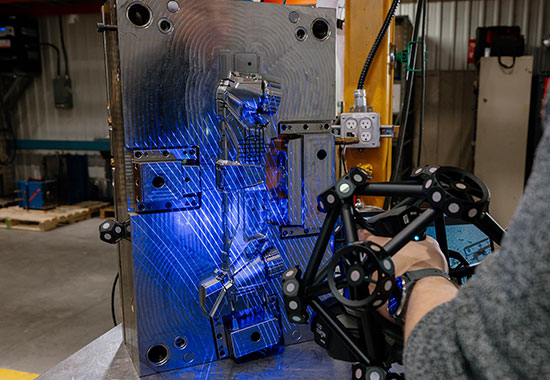

CREAFORM METRASCAN 3D

보다 빠른 3D 스캐닝과 검사 워크플로우

MetraSCAN 3D는 모델에 따라 최대 46개의 블루 레이저와 빠른 측정 속도로 3D 스캔 시간을 단축시킵니다. 빠른 설치와 교육, 실시간 스캔 및 즉시 사용 가능한 파일 덕분에 3D 스캔 워크플로가 그 어느 때보다 빨라집니다.

  • 빠른 측정 속도 : 모델별 초당 최대 2,800,000회 측정(BLACK2 기준)
  • 넓은 스캔 면적 : 최대 46개의 블루 레이저로 모든 유형의 부품 대응
  • 초고속 셋업 : 워밍업 시간 불필요, 5분 이내 측정 시작 가능

적용분야

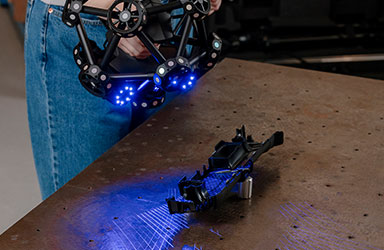

  • MetraSCAN 3D 품질 관리 및 품질 보증
    품질 관리 및 품질 보증

    3D 스캐닝과 프로빙을 활용해 생산 부품의 치수, 형상 편차, 조립 상태를 정확하게 검사하고 불량 원인을 신속하게 분석할 수 있습니다.

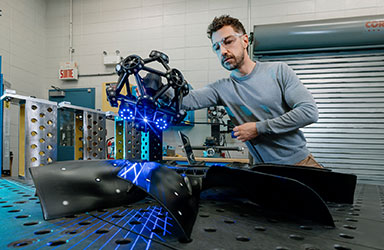

  • MetraSCAN 3D 유지보수 수리 정비 MRO
    유지보수·수리·정비(MRO)

    설비, 금형, 치공구, 산업 장비의 마모나 변형 상태를 빠르게 측정해 보수 작업과 부품 교체 여부를 정확하게 판단할 수 있습니다.

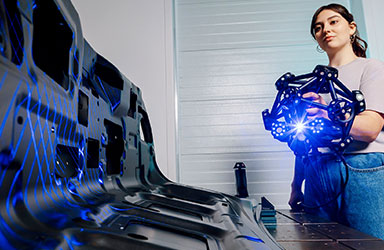

  • MetraSCAN 3D 리버스 엔지니어링
    리버스 엔지니어링

    기존 부품을 정밀하게 측정해 설계 의도를 복원하고, 새로운 CAD 모델 생성이나 단종 부품 재설계에 활용할 수 있습니다.

생산 현장에서 정밀한 3D 검사 구성이 필요하신가요?

부품 크기, 검사 정확도, 작업 환경에 맞춰 MetraSCAN 3D와 C-Track, HandyPROBE 구성을 안내해드립니다.

도입 상담 문의하기
제품 브로셔 다운로드

METRASCAN 3D SPECIFICATION

PRODUCT METRASCAN BLACK+™ METRASCAN BLACK+™ | Elite METRASCAN BLACK2™
Accuracy 0.035 mm 0.025 mm
Volumetric accuracy 9.1 m3 0.075 mm 0.064 mm
16.6 m3 0.100 mm 0.075 mm
46.7 m3 N/A 0.100 mm
Automatic Volume Extension Accuracy 0.035 mm + 0.020 mm/m 0.025 mm + 0.015 mm/m
Stand-alone Mode Accuracy N/A 0.020 mm + 0.040 mm/m
Form Error (Sphere) 0.035 mm 0.025 mm
Form Error (Flat) 0.060 mm 0.045 mm
Probing accuracy
with HandyPROBE Next+		 0.030 mm 0.025 mm
Acceptance Test Based on VDI/VDE 2634 part 3 & ISO 10360
Tracking Modes C-Track mode
(Targetless, Dynamic Tracking)		 C-Track mode (Targetless, Dynamic Tracking) + Stand-alone mode
Setup Assistance Tools N/A Included
Automatic Shutter N/A Included
Measurement Capabilities
(at a working distance of 0.3m)		 pin 0.750 mm
hole 1.250 mm
step 0.025 mm
wall 0.500 mm
Measurement Resolution 0.025 mm
Mesh Resolution 0.100 mm
Measurement Rate 1,800,000 measurements/s 2,800,000 measurements/s
Light source 30 blue laser lines
(+ 1 extra line)		 46 blue laser lines
(+ 1 extra line)
Scanning Area 310 x 350mm
Stand-Off Distance 300mm
Depth of Field 250mm
Working Distance (C-Track) Up to 4.2 m Up to 6.0 m
Part Size Range (recommended) 0.2 - 6m 0.2 - 10m
Software VXelements™
Output Formats .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Compatible Software 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Weight Scanner: 1.49 kg
Probe: 0.5 kg
C-Track: 5.7 kg
Dimensions
(L×W×H)		 Scanner: 289 x 235 x 296 mm
Probe: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm
Connection Standard 1 X USB 3.0
Operating Temperature Range 5-40°C
Operating Humidity Range
(non-condensing)		 10-90%
Certifications EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
Patents FR 2,838,198, EP (FR, UK, DE, IT) 1,492,995, US 7,487,063, CA 2,529,044 외 다수 (자세한 내용은 본사 특허 페이지 참조)

3D 스캐너 비교하기

지금 보시는 장비
항목MetraSCAN BLACK2--
이미지

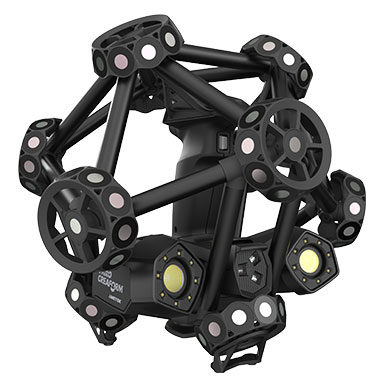

MetraSCAN BLACK2
