PORTABLE 3D SCANNER

작업 효율성을 최대화시키는 고정밀 휴대용 3D 스캐너를 소개해 드립니다.

MaxSHOT 3D

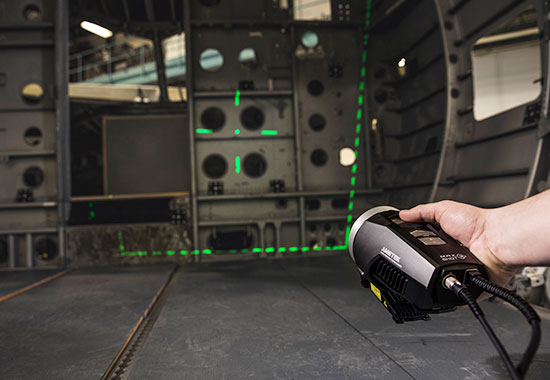

광학 좌표 측정 시스템: MaxSHOT 3D

대규모 계측 프로젝트에서 최고의 정확도 실현!
MaxSHOT 3D™는 제품 개발과 제조, 품질관리, 검사를 위한 혁신적인 장비로, 2 - 10m의 대형 제품을 최대 0.015mm/m 공간 정확도와 반복성으로 최고 수준의 품질을 보장합니다. 운용 소프트웨어의 간결한 인터페이스와 가이던스 기능으로 누구나 쉽게 정확한 측정할 수 있습니다. 또한 자동 피드백 기능으로 항상 고품질의 이미지 측정이 가능합니다.

대형 제품을 정확하게 측정하고자 할 때, MaxSHOT 3D™는 측정 시간을 단축시키고 측정 프로세스를 간소화시킬 수 있는 최고의 광학 좌표 측정 시스템입니다.

MaxSHOT 3D 제품

  • MaxSHOT 3D™
  • 2 - 10m 크기의 대형 제품을 0.015mm/m 공간 정확도와 높은 반복성으로 측정 할 수 있는 측정 시스템으로, Creaform의 3D 스캐너와 함께 사용되어 대형 제품의 측정 정확도를 높입니다.

CREAFORM MAXSHOT 3D

새로운 기능

  • - 최고의 정확도: 2 - 10m 크기의 제품에 대한 40% 정확도 향상
  • - 측정 데이터 자동 피드백: 측정 프레임에 대한 GO / NO-GO 자동 피드백
  • - 특별한 시스템 설계: 포토그래메트리 애플리케이션을 위해 특별하게 설계 및 제작
  • - 사용자 편의성 극대화: 기존 장비 대비 무게 50% 감소

CREAFORM MAXSHOT 3D

높은 정확성

  • - 높은 측정 정확도: 0.015mm 정확도와 높은 반복성
  • - 공간 정확도: 0.015 mm/m
  • - 평균 편차: 0.005 mm/m

CREAFORM MAXSHOT 3D

편의성

  • - 소프트웨어의 저품질 이미지 진단 기능: 저품질 이미지에 대해 사용자가 사용 유무를 결정할 수 있도록 하는 VXelements의 진단 기능
  • - 직관적인 장비 운용: 간단한 교육으로도 쉽게 사용
  • - 다기능 버튼: Creaform의 3D 스캐닝 및 측정 소프트웨어 VXelements와 완벽 호환

CREAFORM MAXSHOT 3D

휴대성

  • - 내구성: 생산 / 작업 현장에서 사용할 수 있도록 설계 적용
  • - 휴대성: 시스템과 부속품을 휴대용 케이스에 보관 및 이동
  • - 편의성: 포토그래메트리 애플리케이션과 대형 제품 측정 편의성을 고려하여 인체 공학 설계

Accessory

  • INVAR 스케일 바 연장 키트

    MaxSHOT 3D에서 기본으로 제공하는 1m의 기본 스케일 바 이상의 스케일을 필요로 하는 대형 제품일 경우, Invar 스케일 바 연장 키트를 이용해 길이 0.5~5m의 맞춤형 스케일 바를 만들 수 있습니다. 이 연장 키트로 대형 제품의 측정 정확도를 더욱 높일 수 있습니다.

  • MAXSHOT 3D 연장봉

    블루투스 리모콘이 내장된 정밀 연장봉에 MaxSHOT 3D를 장착하면, 이미지를 취득하기 어려운 부분에 대해 포지션과 방향을 쉽게 조절할 수 있습니다.

  • MAXSHOT 3D 광학 프로빙 액세서리

    MaxSHOT 3D의 광학 프로빙 시스템으로 홀 위치, 엣지, 서피스 포인트 등을 측정할 수 있습니다.

MAXSHOT 3D SPECIFICATION

PRODUCT MaxSHOT NEXT™ MaxSHOT NEXT™ | ELITE
Volumetric accuracy① 0.025 mm/m 0.015 mm/m
Average deviation② 0.008 mm/m 0.005 mm/m
Volumetric accuracy
(when combined with)		 HandySCAN 307™ ③
HandySCAN BLACK™ ③
HandySCAN BLACK |Elite™ ③		 0.020 mm + 0.025 mm/m 0.020 mm + 0.015 mm/m
Go!SCAN SPARK™ ④ 0.050 mm + 0.025 mm/m 0.050 mm + 0.015 mm/m
HandyPROBE Next™ ⑤ 0.060 mm + 0.025 mm/m 0.060 mm + 0.015 mm/m
HandyPROBE Next™ |Elite ⑤ 0.044 mm + 0.025 mm/m 0.044 mm + 0.015 mm/m
MetraSCAN 350™ ⑤
MetraSCAN 750™ ⑤		 0.060 mm + 0.025 mm/m 0.060 mm + 0.015 mm/m
MetraSCAN 350™ |Elite ⑤
MetraSCAN 750™|Elite ⑤		 0.044 mm + 0.025 mm/m 0.044 mm + 0.015 mm/m
Weight 0.79 kg
Dimensions 104 x 180 x 115 mm
Operating temperature range 5-40°C
Operating humidity range
(non-condensing)		 10-90%
CERTIFICATION EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), IP50, WEEE, Laser Class (2M)
  • ① VDI / VDE 2634 1 부 표준을 기반으로합니다. 추적 가능한 인공물 (값 = 최대 편차)에서 35 개의 길이 측정을 수행하여 성능을 평가합니다.
  • ② VDI / VDE 2634 1 부 표준을 기반으로합니다. 추적 가능한 인공물 (값 = 평균 편차)에서 35 개의 길이 측정을 수행하여 성능을 평가합니다.
  • ③ MaxSHOT 3D 사용시 시스템의 체적 정확도 성능은 주어진 모델의 기본 정확도 성능보다 우수 할 수 없습니다.
  • ④ MaxSHOT 3D 사용시 시스템의 체적 정확도 성능은 기본 정확도보다 우수 할 수 없습니다
  • ⑤ MaxSHOT 3D 사용시 시스템의 체적 정확도 성능은 주어진 모델의 기본 체적 정확도 성능보다 우수 할 수 없습니다.
