PORTABLE 3D SCANNER
작업 효율성을 최대화시키는 고정밀 휴대용 3D 스캐너를 소개해 드립니다.
HandySCAN BLACK Series
고정밀 측정과 휴대성을 모두 갖춘 3D 레이저 스캐너, HandySCAN BLACK Series
품질검사, 역설계, 제품 개발을 위한 계측 등급 휴대용 3D 스캐너
HandySCAN 3D | BLACK Series는 설계, 제조, 계측 전문가를 위해 설계된 고정밀 휴대용 3D 레이저 스캐너입니다. 다양한 부품 크기, 표면 재질, 작업 환경에서 안정적인 3D 측정 데이터를 확보할 수 있으며, 복잡한 형상도 빠르게 스캔해 검사와 역설계에 활용할 수 있습니다. 0.025 mm 정확도, ISO 17025 기반의 신뢰성, 빠른 스캔-메시 워크플로우를 통해 현장 측정 효율을 높여줍니다.
HandySCAN BLACK Series 제품
HandySCAN BLACK™ | Elite
다양한 제조 현장에서 신뢰할 수 있는 3D 측정 데이터를 빠르게 확보할 수 있는 고정밀 휴대용 3D 스캐너
- 정확도0.025 mm
- 공간 정확도0.020 mm + 0.040 mm/m
- 측정 속도1,300,000 measurements/s
- 작업 거리200 - 450 mm
- 권장 측정 대상0.05 - 4 m
이런 측정 환경에 적합합니다
HandySCAN BLACK Series는 고정밀 품질검사, 역설계, 제품 개발처럼 정확도와 휴대성이 함께 필요한 작업에 적합합니다.
정밀 품질검사
복잡한 부품의 형상 편차와 치수 오차를 빠르게 검증
역설계
기존 부품의 형상 데이터를 CAD 설계 자료로 활용
생산 현장 측정
작업장과 현장 환경에서도 안정적인 데이터 취득
복잡 형상 스캔
곡면, 어두운 표면, 복잡한 형상 부품의 고해상도 측정
CREAFORM HANDYSCAN BLACK SERIES
정확하고 신뢰할 수 있는 3D 측정 결과
HandySCAN BLACK Series는 계측 등급 정확도와 반복성을 기반으로 품질검사, 치수 검증, 역설계에 필요한 신뢰성 높은 3D 데이터를 제공합니다. 측정 셋업과 사용자 숙련도에 영향을 적게 받으며, 대형 부품 측정 시에도 공간 정확도 최적화를 통해 안정적인 결과를 확보할 수 있습니다.
- 0.025 mm 정확도의 고정밀 측정 지원
- VDI/VDE 2634 Part 3 기반 승인 테스트
- ISO/IEC 17025 인증 기반의 신뢰성 확보
- 통합 포토그래메트리를 통한 대형 측정 정확도 최적화
CREAFORM HANDYSCAN BLACK SERIES

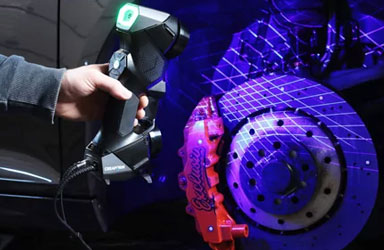

현장으로 가져갈 수 있는 휴대용 3D 레이저 스캐너
HandySCAN BLACK Series는 외부 포지셔닝 장치, 암, 삼각대 없이 사용할 수 있는 독립형 휴대용 3D 스캐너입니다. 작은 케이스에 보관해 이동할 수 있으며, 생산 현장이나 외부 작업 환경에서도 성능 저하 없이 측정 작업을 수행할 수 있습니다.
- 외부 트래커 없이 사용 가능한 셀프 포지셔닝 방식
- 0.94 kg의 경량 설계로 장시간 작업 부담 감소
- 소형 운반 케이스로 현장 이동과 보관이 용이
- 다양한 작업 환경에서 안정적인 측정 지원
CREAFORM HANDYSCAN BLACK SERIES
스캔부터 메시 데이터까지 빠르게 연결되는 워크플로우
빠른 설정과 자동 메시 생성 기능을 통해 데이터 취득부터 활용 가능한 3D 메시 파일 생성까지의 시간을 줄일 수 있습니다. 22개 블루 레이저 라인과 초당 최대 1,300,000회의 측정 속도를 지원해 빠르고 안정적인 3D 스캐닝 프로세스를 제공합니다.
- 2분 이내 빠른 설정으로 현장 투입 시간 단축
- 최대 1,300,000 measurements/s의 빠른 측정 속도
- 자동 메시 생성으로 스캔 후 바로 활용 가능한 데이터 출력
- CAD 및 검사 소프트웨어와의 유연한 워크플로우 연동
CREAFORM HANDYSCAN BLACK SERIES
복잡한 형상과 다양한 표면에 대응하는 활용성
HandySCAN BLACK Series는 복잡한 형상, 다양한 소재, 어두운 표면 등 일반적인 측정 환경에서 까다롭게 느껴지는 조건에서도 안정적인 3D 스캔을 지원합니다. 부품 크기와 형상 제약을 줄여 제품 개발, 생산, 유지보수 단계에서 폭넓게 활용할 수 있습니다.
- 고해상도 3D 스캔으로 세부 형상 데이터 확보
- 복잡한 표면과 형상에 대한 안정적인 데이터 취득
- 실시간 시각화로 스캔 진행 상태와 누락 영역 확인
- 품질검사, 역설계, MRO 등 다양한 업무에 적용 가능
적용분야
-
품질관리
- 초도품 검사(FAI)
- 부품 CAD 검사
- 공급업체 품질검사
-
CAD 설계
- 3D 스캔 to CAD
- 역설계(설계 의도 파악)
- 포장 디자인 -
교체 / 재활용
- 개발중인 교체 / 재활용 부품에 대한 역설계
- 복잡한 조립품의 분해 / 해체 준비 -
툴링 설계
- 금형, 고정장치, 지그 및 패턴의 역설계
- 준공 툴링 측정값 반영을 위한 CAD 파일 업데이트
- 툴링 검증 / 검사 -
조립 / 생산
- 가상조립
- 툴 / 로봇 경로 프로그래밍
- 가공 전 부품 평가 -
프로토타이핑
- 쾌속 성형 / 제조
- CAD 파일에 프로토타입 수정 사항 통합
- 프로토타입 검사 -
테스트, 시뮬레이션 및 분석
- 유한 요소 분석(FEA)
- 인터페이스 분석
- 구조 변형, 지오메트리 분석 -
요구사항 및 사양
- 경쟁업체 제품 분석
- 제품 환경 또는 연결 / 주변 부품의 측정
- 부품 시장 또는 맞춤형 장비를 위한 기존 제품의 측정 -
개념 설계
- 클레이 모델 측정 / 역설계
- 모델 및 실물크기 모형 측정 / 역설계
- 스타일링 및 심미성 -
개념 성형
- CAD 파일에 프로토타입 수정 사항 통합
- 양식 연구, 개념 증명 프로토타입
- 인체공학적 프로토타입 -
문서화
- 부품 / 툴링의 중공 문서화
- 마케팅 프리젠테이션, 3D교육 시스템, 기능성 게임
- 디지털 아카이브 -
유지보수, 수리 및 정비(MRO)
- 마모 및 찢김 분석
- 맞춤형 수리 / 수정
- 유지보수 전 부품 / 툴링의 준공 문서화
장비 도입 이후에도 안정적인 성능을 유지하세요
캘리브레이션, 수리, 소프트웨어 업데이트 및 기술 지원까지 Creaform 고객 케어 서비스를 통해 장비를 지속적으로 관리할 수 있습니다.
정밀 검사와 역설계에 적합한 3D 스캐너가 필요하신가요?
측정 대상 크기, 표면 조건, 정확도 요구 수준에 맞춰 HandySCAN BLACK Series의 적합한 구성을 안내해드립니다.
갤러리
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HANDYSCAN BLACK™ | ELITE SPECIFICATION
| PRODUCT | HandySCAN BLACK™ | Elite | |
| Accuracy | 0.025 mm | |
| Volumetric Accuracy (based on part size) | 0.020 mm + 0.040 mm/m | |
| Acceptance Test | Based on VDI/VDE 2634 Part 3 | |
| Measurement Capabilities (at a working distance of 0.3 m) | Pin | 0.750 mm |
| Hole | 1.250 mm | |
| Step | 0.025 mm | |
| Wall | 0.500 mm | |
| Measurement Resolution | 0.025 mm | |
| Mesh Resolution | 0.100 mm | |
| Measurement Rate | 1,300,000 measurements/s | |
| Light Source | 22 blue laser lines (+ 1 extra line) | |
| Working Distance | 200 to 450 mm | |
| Depth of Field | 250 mm | |
| Part Size Range (recommended) | 0.05 - 4 m | |
| Software | Creaform.OS / Creaform Metrology Suite | |
| Output Formats | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | |
| Compatible Software | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) | |
| Weight | 0.94 kg | |
| Dimensions (L×W×H) | 79 x 142 x 288 mm | |
| Connection Standard | 1 X USB 3.0 | |
| Operating Temperature Range | 5-40°C | |
| Operating Humidity Range (non-condensing) | 10-90% | |
| Certifications | EC Compliance, IP50, WEEE | |
