API Active Target

모터구동 3DoF 측정 타겟 : Active Target

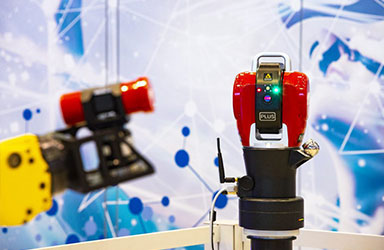

Active Target은 Radian Laser Tracker와 함께 사용할 때 측정 대상의 자동 추적 및 측정을 위해 설계된 배터리 내장 모터구동 3DoF 측정 타겟입니다.

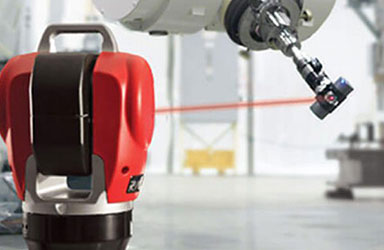

타겟이 360° 회전하여 다축, 회전, 자율경로 운동체 측정시 레이저-빔 단절을 최소화며 다축 공작 기계, CNC 및 로봇, AVG, AMR 등의 위치와 경로를 정밀하게 측정할 수 있습니다.


주요 활용분야

Active Target은 공작기계 체적 오차 보정(VEC), 공작 기계 교정, 로봇 교정, CNC 보정, 레일 정렬 및 CMM 교정과 같은 응용 분야에서 측정 레이저-빔 단절없는 정밀한 측정을 위해 개발되었습니다

  • 자동 교정

    Radian Laser Tracker의 모터구동 3DoF 측정 타겟 장치인 Active Target™은 공작 기계, CNC 기계 및 산업용 로봇, AGV, AMR 등 다축운동, 자율 운동체의 3DoF 측정에 최적인 독보적 측정 타겟입니다.

  • SMR 기반 정확도

    Active Target에는 깨짐 방지 SMR(측정구)가 내장되어 있습니다. ± 2.5미크론의 중심 정확도로 80m 이상 추적이 가능하며 높은 측정 정확도를 보장합니다.

  • 360° 추적

    모터구동 타겟은 360° 무한 수평 회전하ㄴ여 다축, 회전, 자율 운동체에 대한 레이저 트래커의 레이저-빔 단절없는 측정을 보장합니다.

Active Target 기능 및 장점

  • 자동 타겟팅

    Active Target에 내장된 전동 기술은 측정 대상의 움직임에 관계없이 반사경이 레이저 트래커를 향하도록 자동으로 방향을 전환합니다.

  • 360° 측정

    모터구동 타겟은 360° 무한 수평 회전하여 다축, 회전, 자율 운동체에 대한 레이저 트래커의 레이저-빔 단절없는 측정을 보장합니다.

  • SMR 동급 중심 정확도

    Active Target은 SMR과 동일한 반사구 중심 정확도를 가지고 있습니다.

  • 쉽고 안전한 사용

    배터리 구동 무선 Active Target은 측정 대상에 쉽고 안전하게 장착하여 사용할 수 있습니다.

  • 장착 다양성

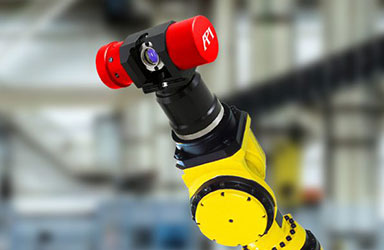

    무게가 900g에 불과한 Active Target은 산업용 로봇 및 CNC 기계 등에 장착할 수 있도록 설계되었습니다.

Active Target 기술사양

항목 사양
추적 방위각 360° 무한대
추적 고도각 +80° / -55°
추적 거리 40 m
추적 각속도 50°/second
반사구 중심 정밀도 ±12.5 µm
무게 0.9 kg
장착 스크류 M3
배터리 리튬-이온 배터리 (내장)
배터리 동작 시간 16 시간
장치 무게 0.8 kg
장치 크기 5.33 cm x 11.18 cm
장치 높이 16.76 cm 생크 포함시; 12.19 cm 생크 미포함시
