FARO ARM SOLUTIONS
정밀 측정부터 생산 품질관리까지, FARO 다관절 측정 암 솔루션을 소개합니다.
Quantum X FaroArm
정밀 측정과 3D 스캐닝을 하나로: FARO Quantum X FaroArm
복잡한 형상 측정, 품질 검사, 역설계를 위한 휴대용 다관절 측정기
Quantum X FaroArm은 접촉식 측정과 비접촉식 3D 스캐닝을 모두 지원하는
휴대용 관절식 측정 암(Portable CMM) 솔루션입니다.
다양한 크기의 부품과 복잡한 형상을 빠르고 정밀하게 측정할 수 있으며,
품질 검사, 치수 검증, CAD 비교, 역설계, 조립 검증 등
제조 현장의 다양한 측정 업무에 폭넓게 활용할 수 있습니다.
Quantum X 시리즈는 다양한 암 길이 옵션과 정확도 등급으로 구성되어
작업 환경과 요구 정밀도에 맞는 선택이 가능하며,
높은 유연성과 이동성을 바탕으로 현장과 검사실 어디서나 효율적인 측정이 가능합니다.
FARO Quantum X FaroArm 제품
- FARO Quantum X FaroArm
- 접촉식 측정과 비접촉 3D 스캐닝을 하나의 시스템으로 수행할 수 있는 휴대용 다관절 측정기로, 다양한 제조 환경에서 정밀 측정과 품질 검사를 효율적으로 지원합니다.
FARO QUANTUM X FAROARM

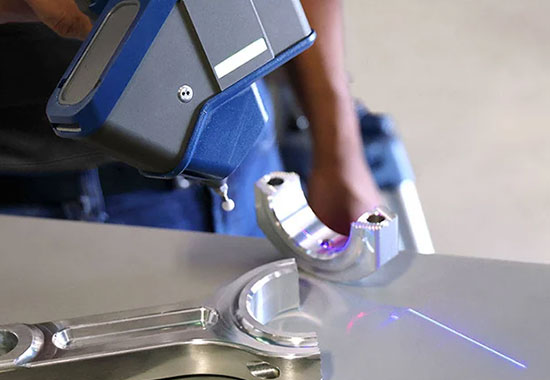

정밀한 접촉 측정과 3D 스캐닝 지원
FARO Quantum X FaroArm은 접촉식 프로빙과 비접촉식 3D 스캐닝을 모두 지원하여, 복잡한 형상 측정과 정밀 검사를 하나의 시스템으로 수행할 수 있습니다.
- - 접촉식 측정과 비접촉식 스캐닝 통합 지원
- - 복잡한 형상 및 자유곡면 검사 가능
- - 품질 검사, 역설계, CAD 비교에 활용
- - 다양한 제조 환경에 유연하게 대응
FARO QUANTUM X FAROARM

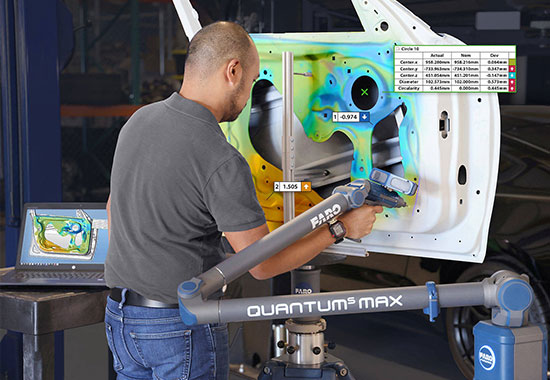

현장 생산성을 높이는 휴대용 측정 솔루션
휴대성과 유연성을 갖춘 구조로 생산 현장, 검사실, 조립 라인 등 다양한 공간에서 빠르게 설치하고 사용할 수 있습니다.
- - 이동이 쉬운 휴대용 다관절 측정기
- - 현장과 검사실 어디서나 빠른 측정 가능
- - 측정 시간 단축과 작업 효율 향상
- - 다양한 크기의 부품 측정에 대응
FARO QUANTUM X FAROARM

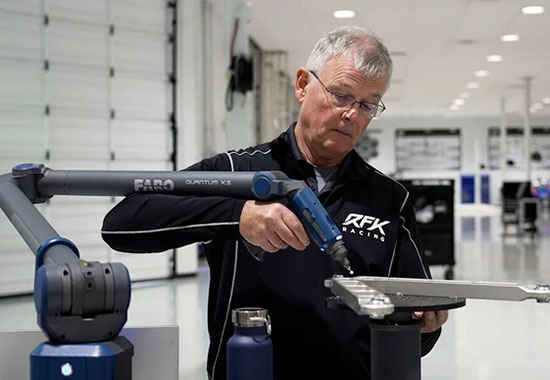

다양한 작업 환경에 맞는 확장성과 유연성
Quantum X 시리즈는 다양한 암 길이와 정확도 옵션을 제공하여 작업 환경과 측정 요구사항에 맞게 유연하게 선택할 수 있습니다.
- - 다양한 암 길이 옵션 제공
- - 요구 정밀도에 맞는 구성 선택 가능
- - 복잡한 부품부터 대형 구조물까지 대응
- - 생산성 향상을 위한 확장 솔루션 구성 가능
정확도 - 접촉식 측정
| 모델 | 길이 | 6축 | 7축 |
|---|---|---|---|
| X.S | 2.0m | - | 0.023mm |
| 2.5m | - | 0.025mm | |
| 3.0m | - | 0.043mm | |
| 3.5m | - | 0.053mm | |
| 4.0m | - | 0.068mm | |
| X.M | 2.0m | 0.024mm | 0.027mm |
| 2.5m | 0.026mm | 0.030mm | |
| 3.0m | 0.038mm | 0.051mm | |
| 3.5m | 0.052mm | 0.062mm | |
| 4.0m | 0.063mm | 0.078mm | |
| X.E | 2.0m | 0.027mm | 0.036mm |
| 2.5m | 0.030mm | 0.045mm | |
| 3.0m | 0.042mm | 0.061mm | |
| 3.5m | 0.056mm | 0.075mm | |
| 4.0m | 0.067mm | 0.095mm |
정확도 - 비접촉식 측정 (FAROBlu LLP)
| 모델 | 길이 | xR | xP | xS |
|---|---|---|---|---|
| X.S | 2.0m | 0.030mm | 0.038mm | 0.046mm |
| 2.5m | 0.034mm | 0.042mm | 0.050mm | |
| 3.0m | 0.040mm | 0.048mm | 0.055mm | |
| 3.5m | 0.054mm | 0.061mm | 0.068mm | |
| 4.0m | 0.068mm | 0.074mm | 0.080mm | |
| X.M | 2.0m | 0.033mm | 0.040mm | 0.050mm |
| 2.5m | 0.037mm | 0.045mm | 0.054mm | |
| 3.0m | 0.044mm | 0.052mm | 0.060mm | |
| 3.5m | 0.060mm | 0.066mm | 0.074mm | |
| 4.0m | 0.076mm | 0.080mm | 0.088mm | |
| X.E | 2.0m | 0.040mm | 0.051mm | 0.058mm |
| 2.5m | 0.046mm | 0.057mm | 0.063mm | |
| 3.0m | 0.054mm | 0.065mm | 0.075mm | |
| 3.5m | 0.074mm | 0.083mm | 0.093mm | |
| 4.0m | 0.093mm | 0.102mm | 0.110mm |
도달 거리 및 무게
| 길이 | 6축 도달 | 6축 무게 | 7축 도달 | 7축 무게 |
|---|---|---|---|---|
| 2.0m | 2.58m | 9.5kg | 2.60m | 9.6kg |
| 2.5m | 3.08m | 9.6kg | 3.10m | 9.7kg |
| 3.0m | 3.50m | 9.7kg | 3.52m | 9.8kg |
| 3.5m | 4.08m | 9.9kg | 4.10m | 10.0kg |
| 4.0m | 4.58m | 10.1kg | 4.60m | 10.2kg |
하드웨어 사양
| 작동 온도 | 10°C ~ 40°C |
| 작동 습도 | 95% (비응축) |
| 전원 | 100~240 VAC, 47~63Hz |
| 8-Axis 최대 하중 | 100kg |
| 플레이트 직경 | 250mm |
| 8-Axis 무게 | 4.3kg |
FAROBlu 레이저 프로브 사양
| xR | xP | xS | |
|---|---|---|---|
| 정확도 | 10μm | 15μm | 25μm |
| 최대 스캔 폭 | 95mm | 150mm | 250mm |
| 스탠드오프 | 75mm | 105mm | 155mm |
| 초점 깊이 | 60mm | 110mm | 205mm |
| 최소 포인트 간격 | 15μm | 20μm | 30μm |
| 무게 | 399.1g | 369.7g | 434.3g |
| 라인당 최대 포인트 수 | 4000 | ||
| 최대 스캔 속도 | 600Hz | ||
| 포인트 획득 속도 | 초당 1,200,000 포인트 | ||
| 레이저 유형 | 450nm / 635nm, Class 2 | ||
※ 모든 값은 MPE(최대 허용 오차) 기준입니다.
※ 접촉식 측정은 ISO 10360-12 기준 EUNI(두 점 사이 거리 오차)로 정의됩니다.
※ 비접촉식 측정은 ISO 10360-8 Annex D 기준 LDIA(구 중심 영역 직경 오차)로 정의됩니다.
